9.3.2 Controllo del funzionamento dei varistori
I varistori sono componenti soggetti ad usura, il cui funzionamento si riduce per invecchiamento o per
sollecitazioni ripetute dovute a sovratensione. Se il LED rosso resta acceso, è possibile che uno dei
varistori controllati termicamente abbia perso la sua funzione di protezione.
Verificare il funzionamento dei varistori come descritto qui di seguito:
1. Aprire l'inverter come descritto nel capitolo 7.2 ”Apertura dell'inverter” (pagina 46).
2. Stabilire con l'ausilio di un multimetro se per
entrambi i varistori montati esiste un collegamento
conduttivo tra i collegamenti B e C.

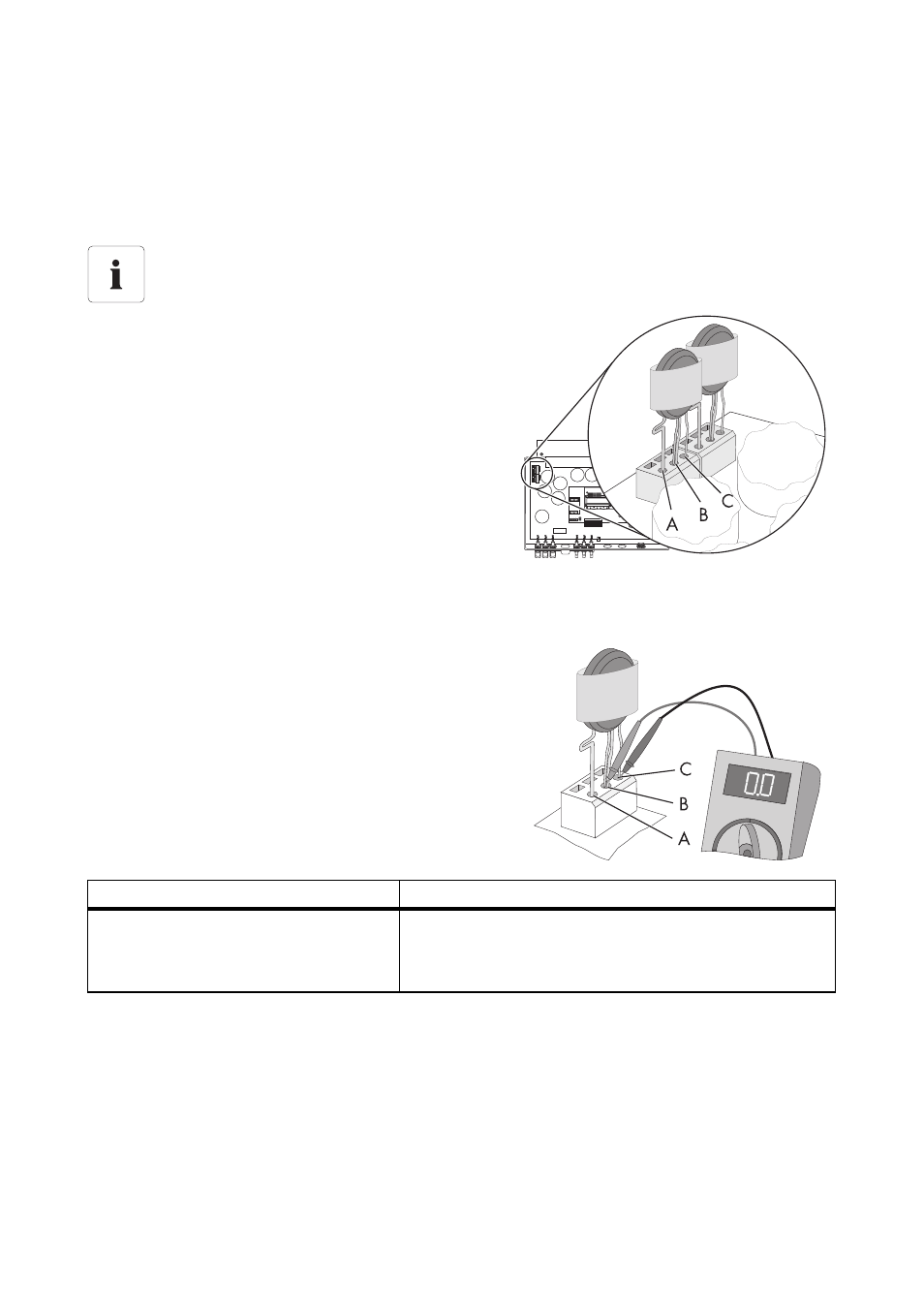

Posizione dei varistori
La posizione dei varistori è indicata nel grafico raffigurato qui sotto.
Rispettare la seguente assegnazione dei
morsetti:
• Morsetto A: morsetto esterno
(collegamento varistore con occhiello
[nervatura])
• Morsetto B: morsetto centrale
• Morsetto C: morsetto esterno
(collegamento varistore senza occhiello
[nervatura]).
Risultato Provvedimento
☑ È presente un collegamento
conduttivo.
Probabilmente si è verificato un altro errore nell'inverter.
• Contattare il Servizio di assistenza tecnica SMA
(v. cap.13 ”Contatto” (pagina 74)).
