8. Infilare il conduttore di protezione PE (verde-giallo)
nel morsetto a vite con l'indicazione della messa a
terra sulla bussola d'attacco e serrare la vite.
9. Infilare il conduttore neutro N (blu) nel morsetto a
vite 1 sulla bussola d'attacco e serrare la vite.
10. Infilare la fase L (marrone o nero) nel morsetto a
vite 2 sulla bussola d'attacco e serrare la vite.
11. Lasciare libero il morsetto a vite 3 sulla bussola
d'attacco.

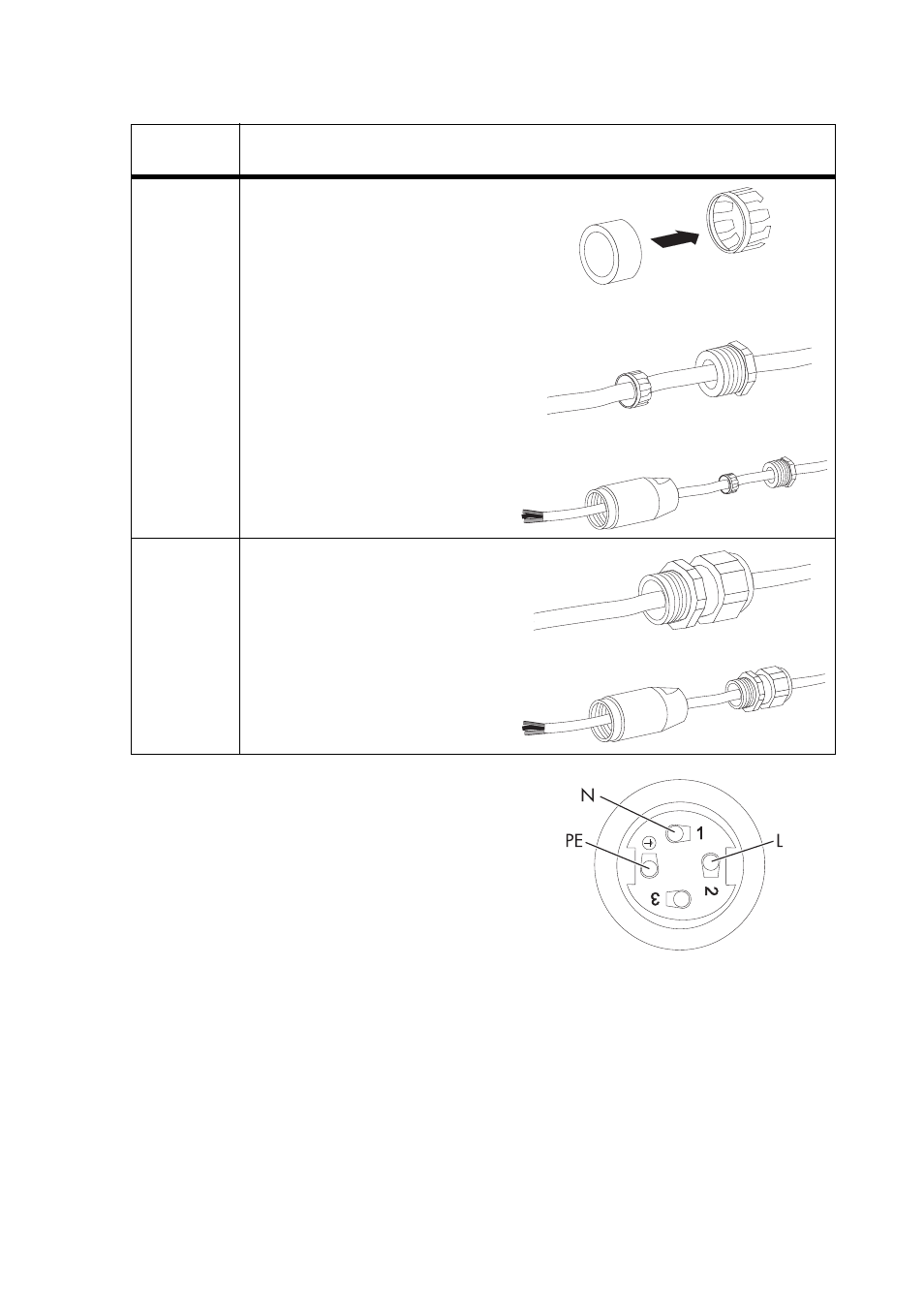

Dimensione
utilizzata Procedura
PG13,5 • Premere la guarnizione ad
anello nella gabbietta di
bloccaggio.
• Condurre la vite di pressione
PG13,5 e la gabbietta di
bloccaggio compresa la
guarnizione ad anello lungo
la linea CA.
• Condurre la bussola filettata
lungo la linea CA.
PG16 • Condurre il pressacavo
PG16 lungo il cavo CA.
• Condurre la bussola filettata
lungo la linea CA.
