5.2.2 Collegamento dell'inverter alla rete pubblica (CA)
Panoramica della scatola di collegamento CA
Procedura
1. Scegliere il collegamento a vite adatto per il cavo CA.
2. Controllare la tensione di rete e confrontarla con il valore "V
AC nom
" sulla targhetta
d'identificazione.
L'esatto range di funzionamento dell'inverter è definito nei parametri di funzionamento. Il
relativo documento è disponibile nell'area Downloads del sito www.SMA-Italia.com, nella
categoria "Descrizione tecnica" dell'inverter corrispondente.
3. Disinserire l'interruttore automatico, assicurarlo contro la riaccensione involontaria e accertare
l'assenza di tensione.
4. Togliere ca. 30 mm di guaina del cavo CA.
5. Accorciare L e N di 5 mm.
6. Spelare il filo della linea CA di 4-5 mm.
7. Condurre la vite di pressione o il pressacavo e la bussola filettata lungo il cavo CA.

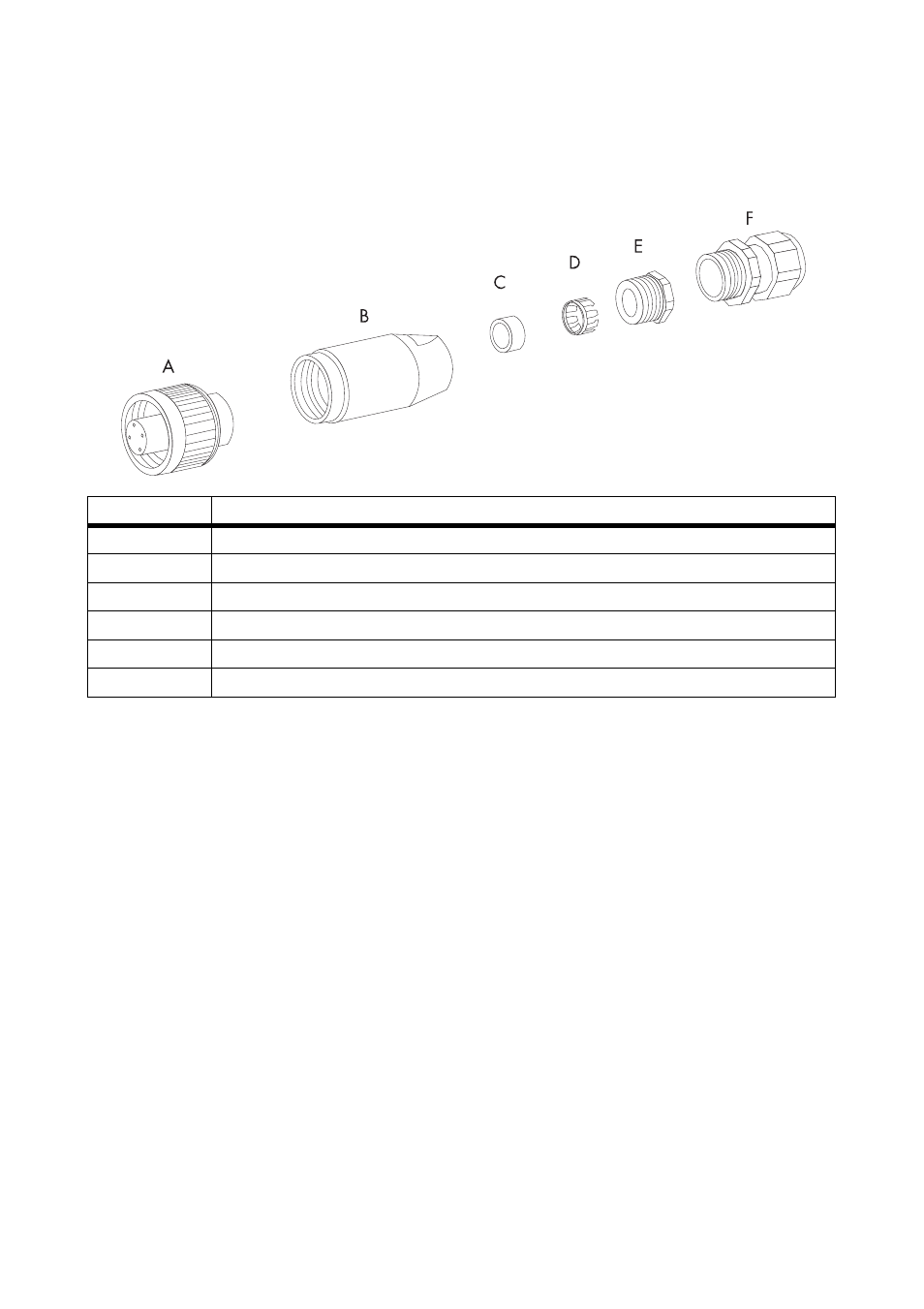

Oggetto Descrizione
A Bussola d'attacco
B Bussola filettata
C Guarnizione ad anello PG13,5
D Gabbietta di bloccaggio PG13,5
E Vite di pressione PG13,5 (per diametri di cavo da 9 mm - 13,5 mm)
F Pressacavo PG16 (per diametri di cavo da 13,5 mm - 17 mm)
