Collegamento elettrico SMA Solar Technology AG
30 SB25-30-IA-it-51 Istruzioni per l’installazione

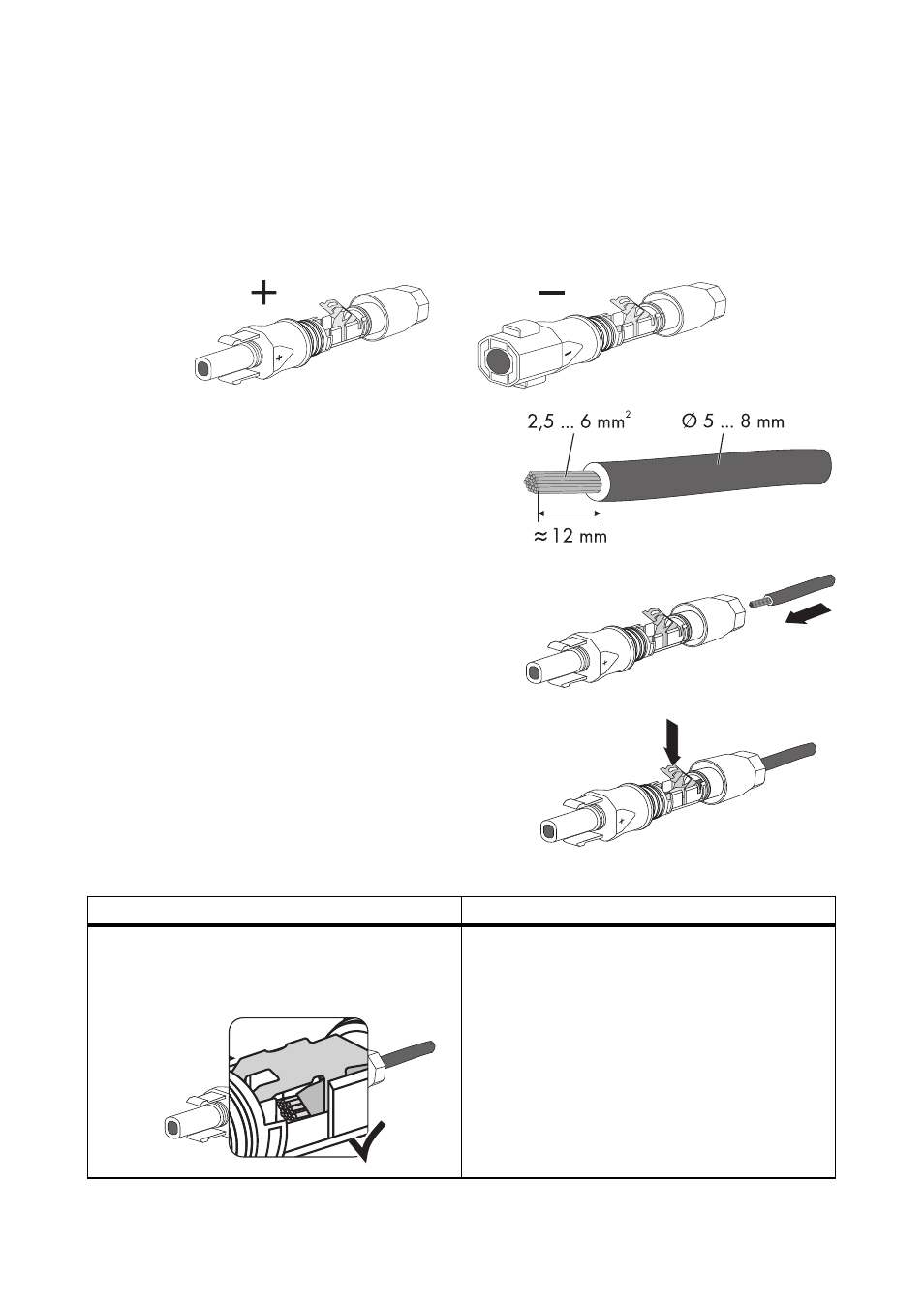

5.4.2 Preparazione di connettori a spina CC
Per il collegamento all'inverter è necessario che tutti i cavi di collegamento ai moduli fotovoltaici siano
dotati dei connettori a spina CC forniti in dotazione.
Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con "+" e "‒".
Requisiti del cavo:
• Utilizzare un cavo PV1-F.
Procedura
1. Introdurre il cavo spelato fino in fondo nel
connettore.
2. Premere il morsetto verso il basso finché non scatta
in posizione.
3. Assicurarsi che il cavo sia ben fisso in sede.
Risultato Provvedimento
☑ Il cavo è correttamente in sede se i
conduttori sono visibili nella camera del
morsetto.
• Procedere con il punto 4.
