6.3 Autotest secondo la norma DK 5940, Ed. 2.2 (solo per l'Italia)
6.3.1 Avvio dell'autotest
È possibile avviare la verifica dei periodi di disinserzione toccando il coperchio dell'involucro.
È necessario impostare la configurazione specifica per Paese dell'inverter su Italia (IT/DK5940) o
"trimmed". Per la verifica dei tempi di disinserzione procedere come segue:
1. Collegare il generatore FV all'inverter. L'inverter può avviare l'inizializzazione solo se il
generatore FV produce energia sufficiente. Non è quindi possibile effettuare di notte la verifica
dei periodi di disattivazione.
2. Collegare il lato CA dell'inverter. A tal fine è necessario realizzare il collegamento CA
(connettore CA o collegamento diretto) e/o inserire l'interruttore automatico dell'alimentazione
di rete (fusibile o interruttore automatico).
3. L'inverter è ora in fase di inizializzazione e tutti e tre i LED si accendono contemporaneamente.
Avviare l'autotest immediatamente dopo lo spegnimento dei tre LED, picchiettando sul
display dell'inverter.

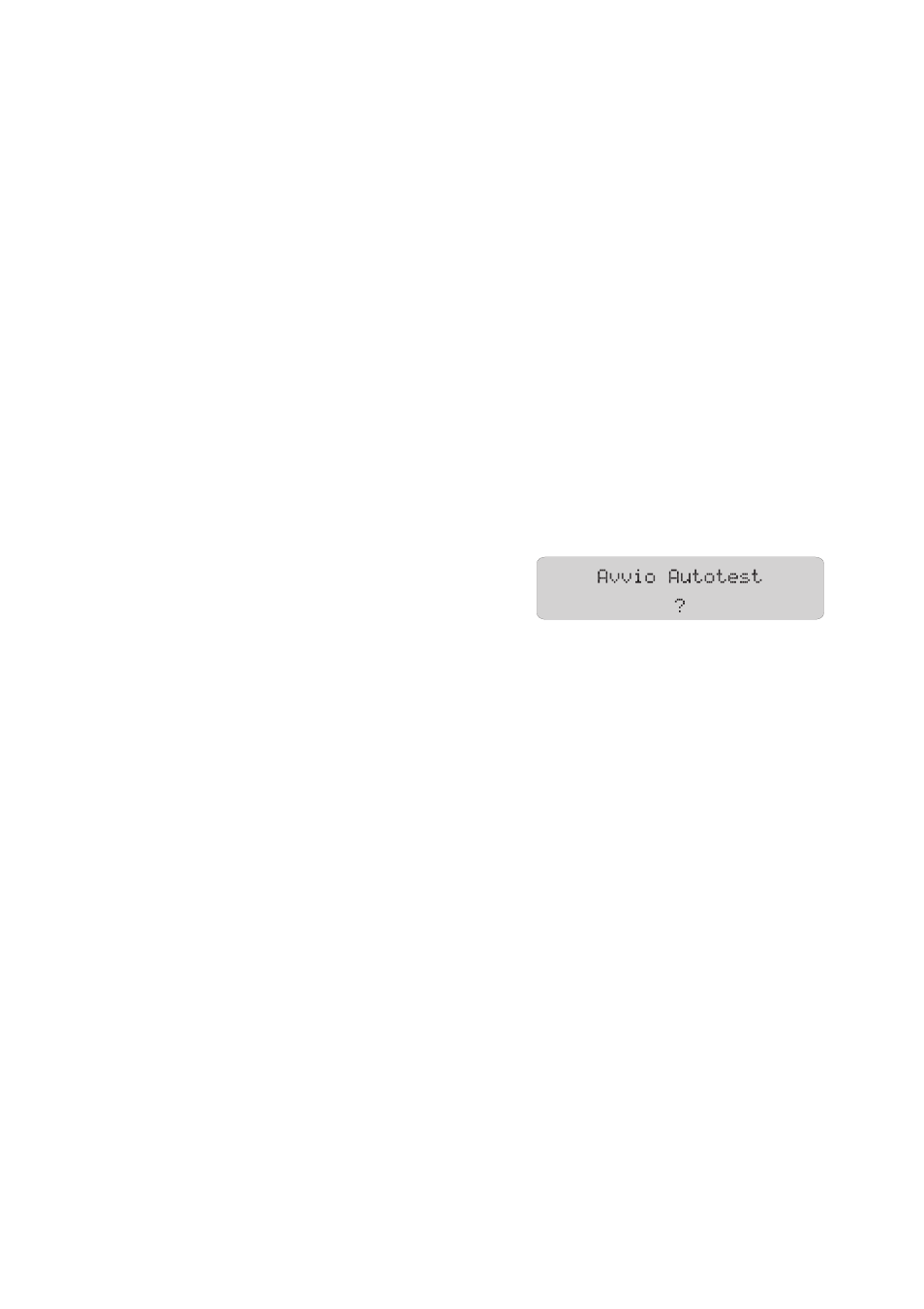

4. Sul display viene visualizzato un messaggio con la
richiesta se avviare la sequenza di test. Picchiettare
di nuovo entro 30 secondi sul display per
confermare la richiesta.
Dopo aver avviato la sequenza di test, l'inverter verifica
uno dopo l'altro i tempi di disinserzione per sovratensione, sottotensione, frequenza massima e
frequenza minima. Durante i test l'inverter mostra sul display i valori descritti nel capitolo
6.3.2 ”Sequenza dell'autotest” (pagina 41).
6.3.2 Sequenza dell'autotest
Prendere nota dei valori visualizzati durante l'autotest. Tali valori devono essere registrati in un appo-
sito protocollo di test. I risultati dei singoli test vengono visualizzati per tre volte consecutive. Ogni
messaggio viene visualizzato per 10 secondi sul display.
L'autotest modifica il valore soglia di disattivazione superiore e inferiore per ciascuna funzione pro-
tettiva lineare con una variazione di 0,05 Hz/s e 0,05 Vn/s per il controllo di frequenza e tensione.
Se il valore misurato effettivo non rientra nell'intervallo consentito (valore soglia di disinserzione mo-
dificato), l'inverter si scollega dalla rete. L'inverter calcola così il tempo di intervento ed esegue l'au-
totest.
