Sicurezza SMA Solar Technology AG
12 SB25-30-IA-it-51 Istruzioni per l’installazione
2.3 Spiegazione dei simboli
Nel presente capitolo sono illustrati tutti i simboli riportati sull'inverter e sulla targhetta
d'identificazione.
2.3.1 Simboli sull'inverter
* Funzione valida a partire della versione firmware 4.00, non per SB 2500-IT/3000-IT
** Opzionale
*** QR-Code è un marchio registrato di DENSO WAVE INCORPORATED.

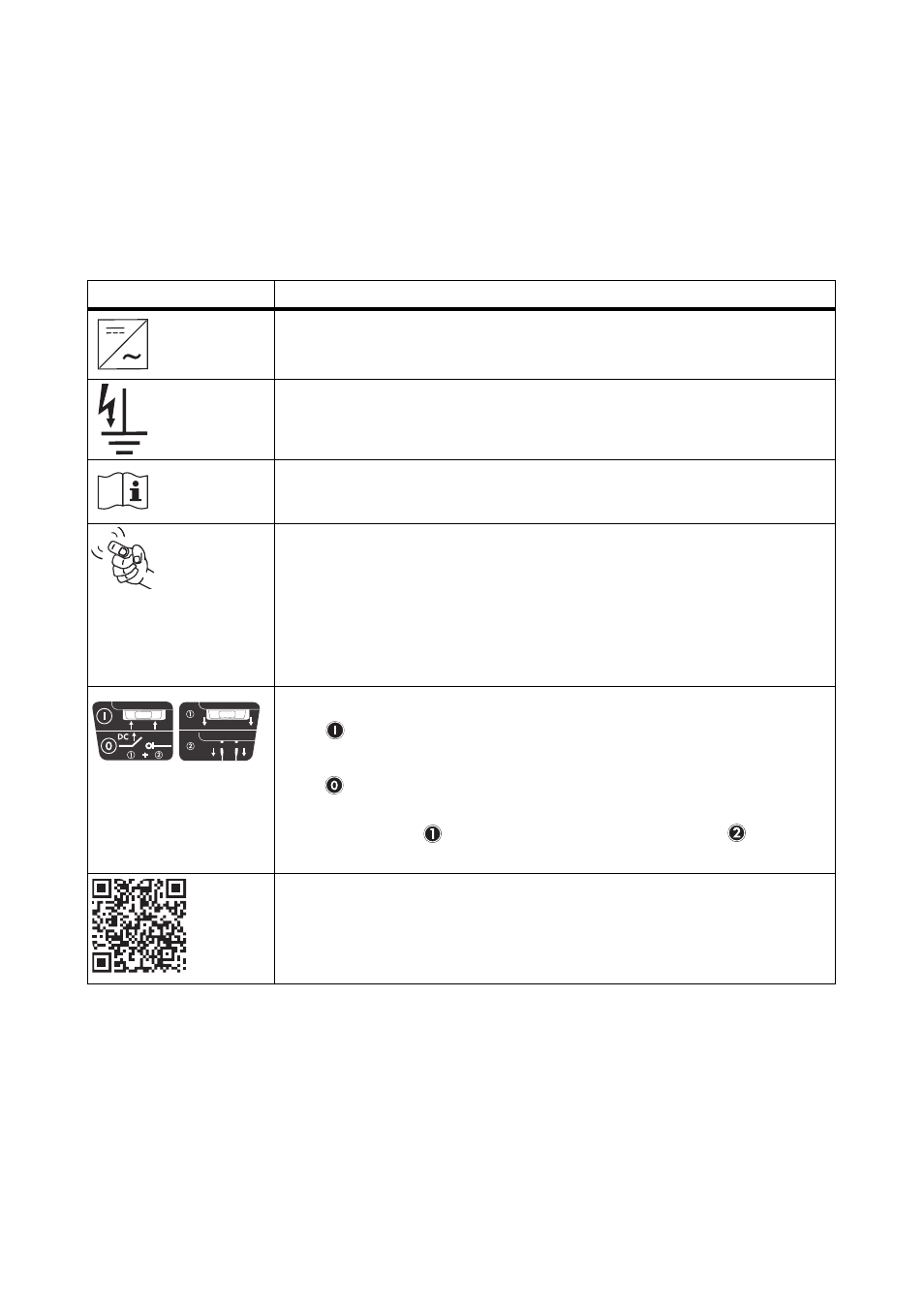

Simbolo Significato
Indicazione del funzionamento.
Indica la condizione di funzionamento dell'inverter.
Dispersione verso terra o varistore difettoso.
Vedere il capitolo 9.3 ”Il LED rosso rimane acceso” (pagina 58).
Errore o anomalia.
Vedere il capitolo 9 ”Ricerca errori” (pagina 53).
Toccando il coperchio dell'involucro è possibile comandare il display.
• 1 tocco: si accende l'illuminazione di sfondo oppure sul display viene
visualizzato il messaggio successivo.
• 2 tocchi consecutivi*: l'inverter visualizza nuovamente sul display i
messaggi della fase iniziale (v. cap. 6.2 ”Messaggi sul display
durante la fase iniziale” (pagina 40)).
Sezionatore di carico CC Electronic Solar Switch (ESS)**
• Se è inserito l'Electronic Solar Switch, il circuito elettrico CC è
chiuso.
• Per interrompere il circuito elettrico CC e scollegare l'inverter
sotto carico in modo sicuro, occorrerà estrarre dapprima l'Electronic
Solar Switch
e quindi tutti i connettori a spina CC , come
descritto nel capitolo 7.2 ”Apertura dell'inverter” (pagina 46).
QR-Code ® *** per il programma Bonus di SMA
Informazioni relative al programma Bonus di SMA si trovano all'indirizzo
www.SMA-Bonus.com
