16. Inserire la scatola di collegamento CA nel
connettore femmina CA dell'inverter.
Eventualmente, rimuovere prima il cappuccio di
protezione.
17. Serrare la ghiera filettata della scatola di
collegamento CA sul connettore femmina CA
dell'inverter. La ghiera filettata serve alla tenuta e
scarico della trazione della scatola di
collegamento CA.
☑ Il cavo CA è collegato all'inverter.
5.2.3 Messa a terra ulteriore
Se è obbligatorio un secondo conduttore di protezione, un'ulteriore messa a terra o una
compensazione del potenziale, è possibile mettere a terra l'inverter in corrispondenza dell'involucro.

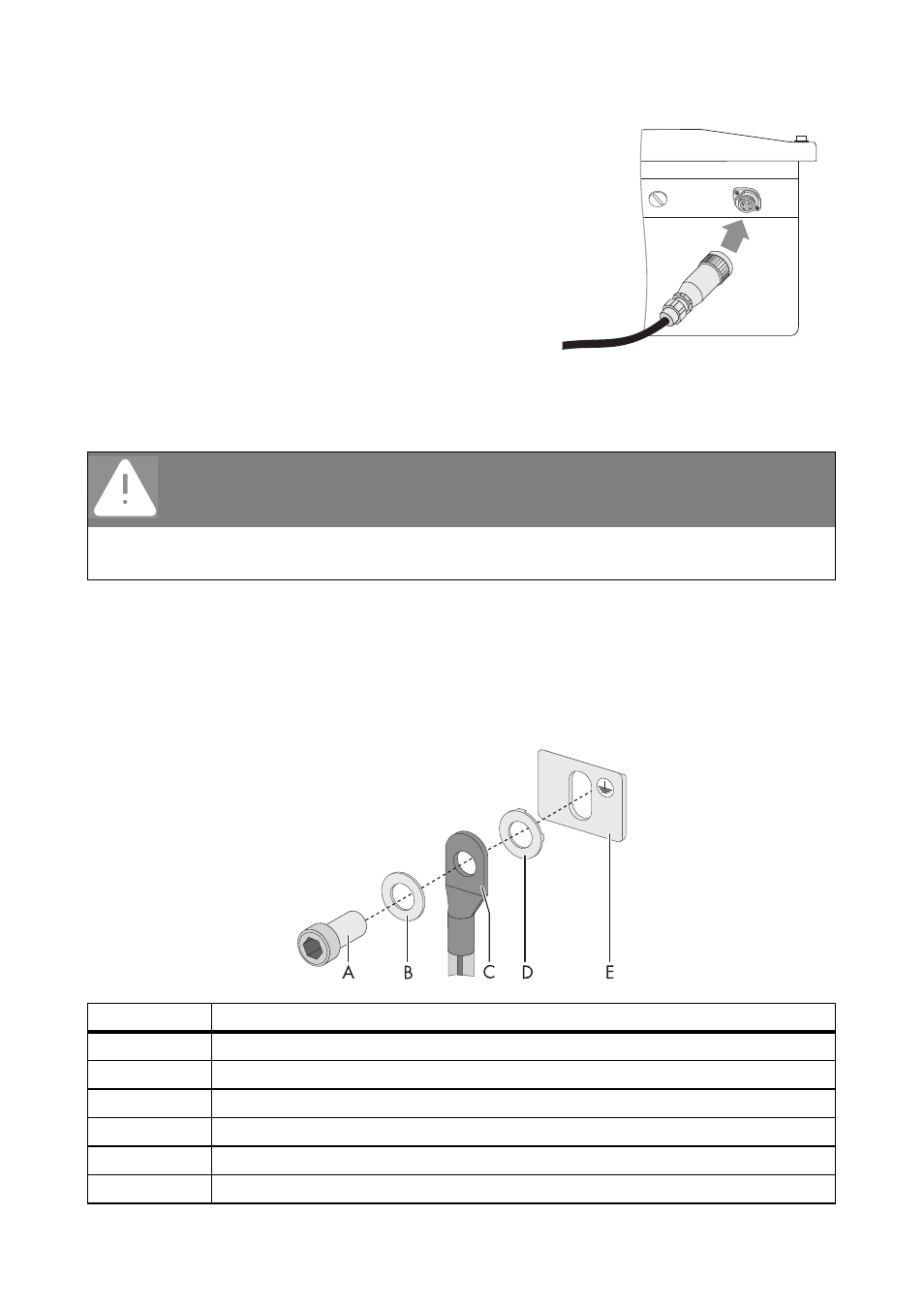

Panoramica messa a terra aggiuntiva
PERICOLO
Pericolo di morte per alta tensione nell'inverter!
• Attivare l'interruttore automatico solo quando l'inverter è chiuso saldamente e il
generatore FV è collegato.
Oggetto Descrizione
A Vite a testa cilindrica M6x12 (fornita in dotazione)
B Rondella
C Capocorda (M6) con conduttore di protezione
D Rondella di sicurezza (fornita in dotazione)
E Linguetta metallica sul lato inferiore dell'involucro
F Supporto da parete dell'inverter
