Collegamento elettrico
SMA Solar Technology AG
20
SB25-30-IA-it-51
Istruzioni per l’installazione
5 Collegamento elettrico
5.1 Panoramica dei punti di collegamento
5.1.1 Vista esterna

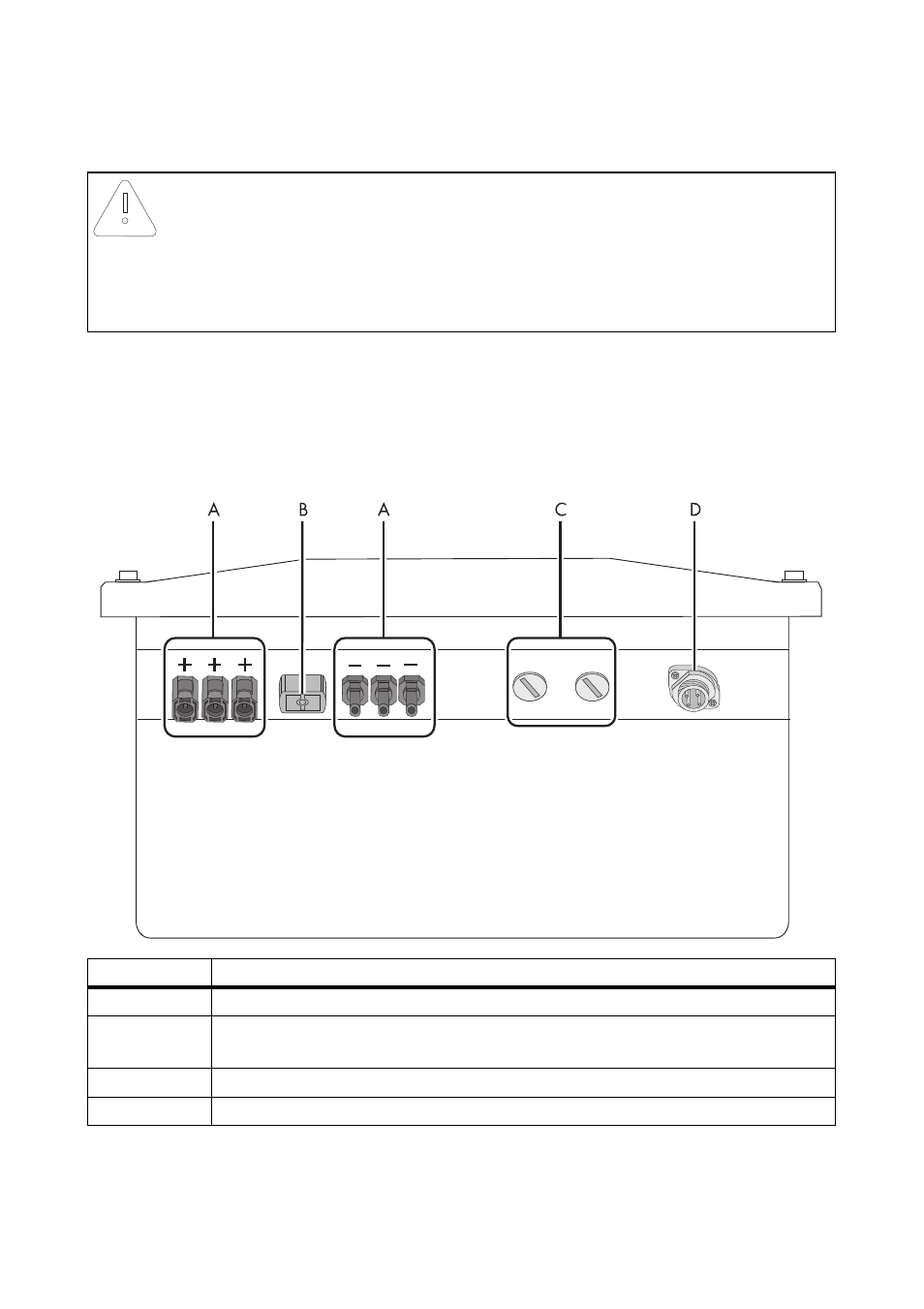

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
* Se è stato ordinato un'inverter senza ESS, l'inverter stesso è dotato di 1 connettore CC positivo e di 1 connettore CC negativo.
** Opzionale
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Oggetto
Descrizione
A
Connettore a spina CC per il collegamento delle stringhe FV*
B
Connettore femmina per il collegamento del sezionatore CC
Electronic Solar Switch (ESS)**
C
Apertura dell'involucro con tappo di chiusura per la comunicazione
D
Connettore femmina per il collegamento CA
