SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SB25-30-IA-it-51 21
5.1.2 Vista interna

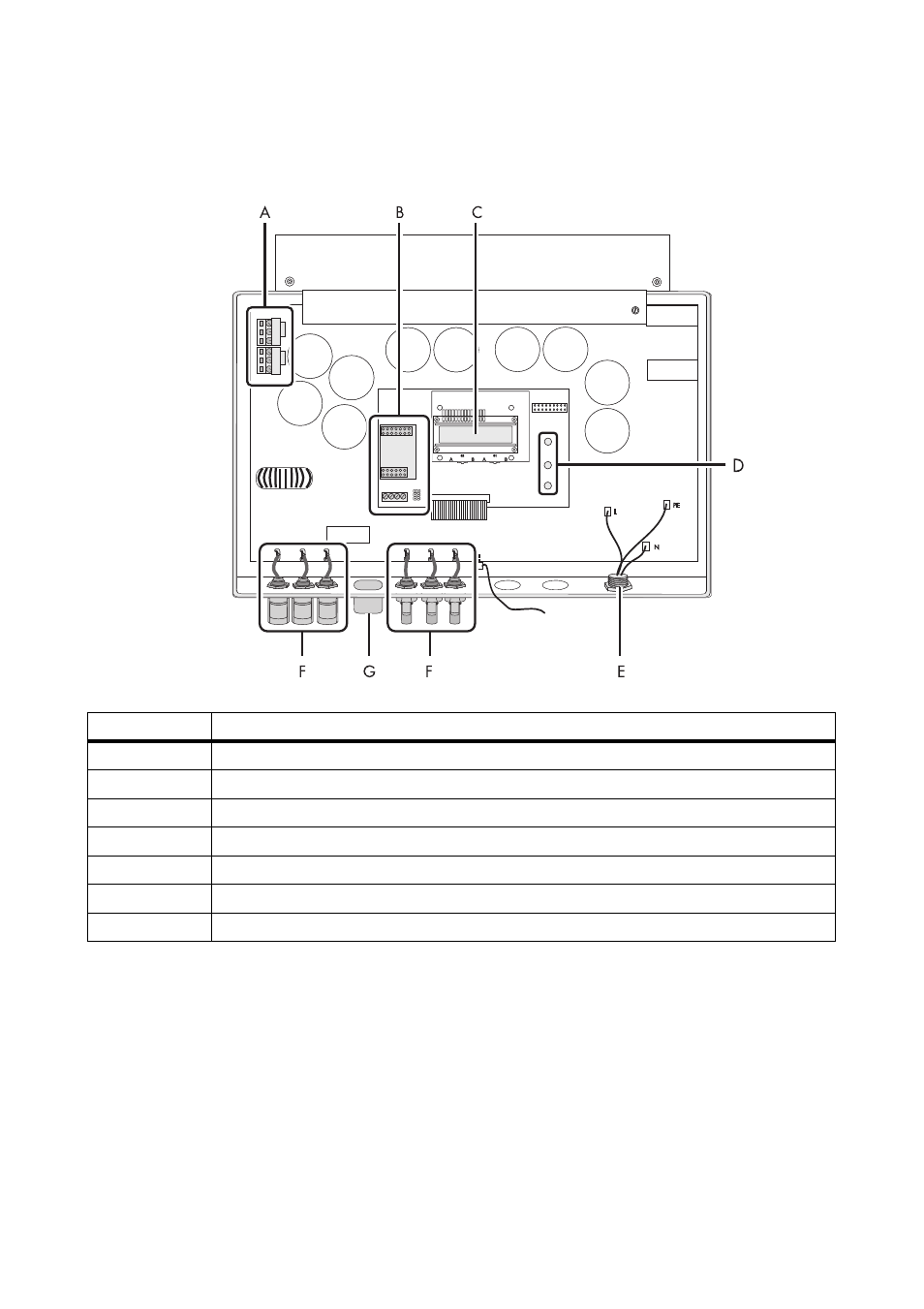

La seguente figura mostra i diversi componenti e punti di collegamento dell'inverter aperto.
* Se è stato ordinato un'inverter senza ESS, l'inverter stesso è dotato di 1 connettore CC positivo e di 1 connettore CC negativo.
** Opzionale
Oggetto Descrizione
A Varistori
B Punto di collegamento e slot opzionale di comunicazione tramite RS485
C Display
D LED di segnalazione della condizione di funzionamento
E Connettore femmina per il collegamento CA
F Connettore a spina CC*
G Connettore femmina per Electronic Solar Switch (ESS)**
