7 Collegamento SMA Solar Technology AG
42 HoMan-IA-it-17 Istruzioni per l’installazione
Requisiti del cavo per il collegamento dell’alimentatore per guida DIN a
Sunny Home Manager:
☐ Sezione del conduttore: 0,2 mm
2
... 1,5 mm
2
☐ Il cavo ha almeno 2 conduttori.
Procedura:
1. L’alimentatore per guida DIN va montato sulla barra (v. le istruzioni dello stesso).
2. Collegare il cavo per Sunny Home Manager all’alimentatore per guida DIN (v. le istruzioni
dello stesso). Accorciare i conduttori non necessari a livello della guaina del cavo.
3. Annotare i colori dei conduttori:
4. Rimuovere circa 4 cm di guaina all’altra estremità del cavo.

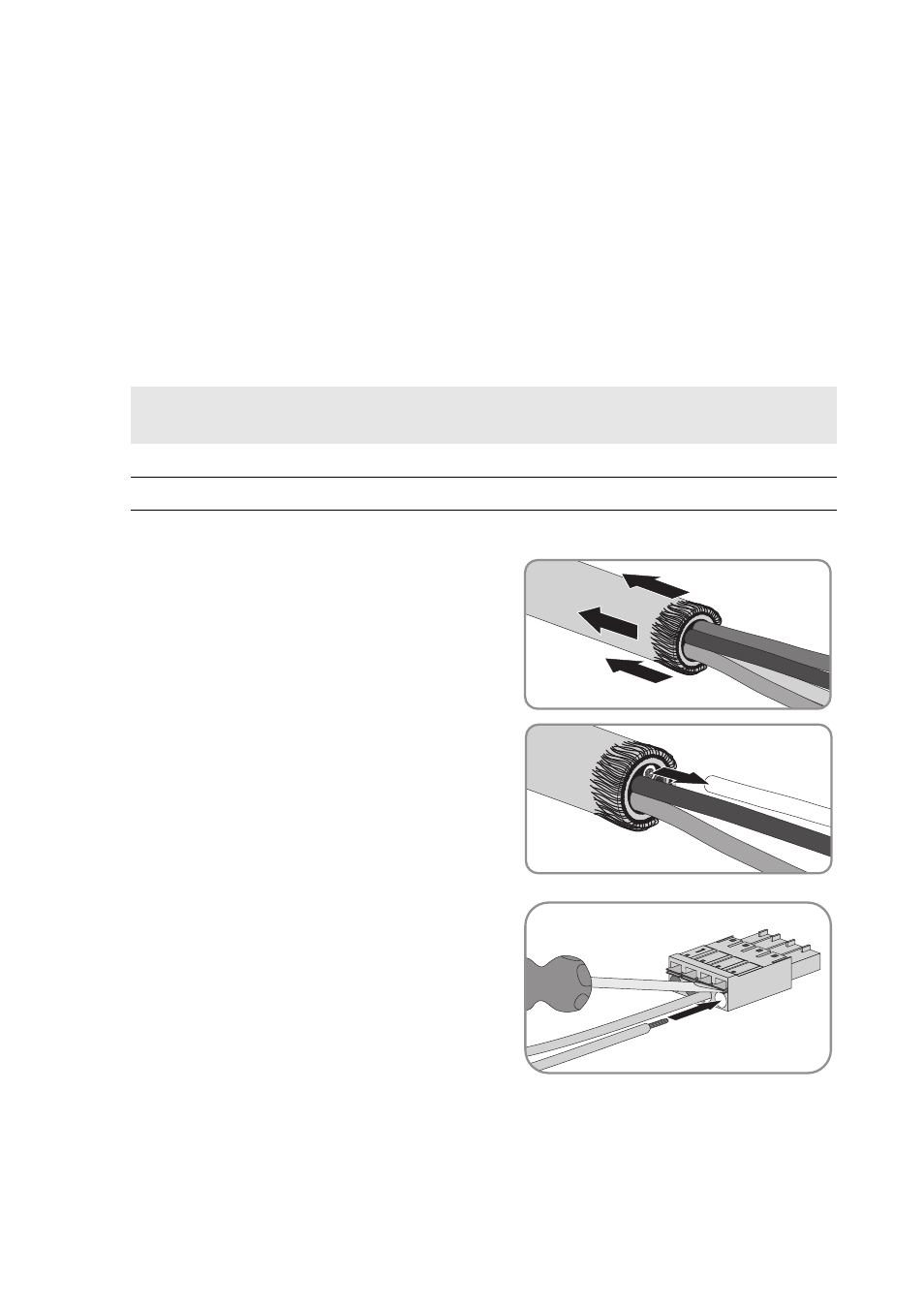

5. Accorciare a circa 5 mm la schermatura del cavo,
ripiegando la stessa sulla guaina. Ripiegare la
guaina in eccesso sulla schermatura del cavo.
6. Accorciare i conduttori non necessari fino alla
guaina.
7. Spelare i conduttori per circa 6 mm.
8. Sbloccare le prese del connettore a 4 poli con un
cacciavite. Inserire il conduttore CC- nel pin 3 e il
conduttore CC+ nel pin 4 del connettore a 4 poli.
Collegamenti sull’alimentatore
per guida DIN Colore dei conduttori
CC +
CC −
