7 Collegamento SMA Solar Technology AG
38 HoMan-IA-it-17 Istruzioni per l’installazione
Procedura:

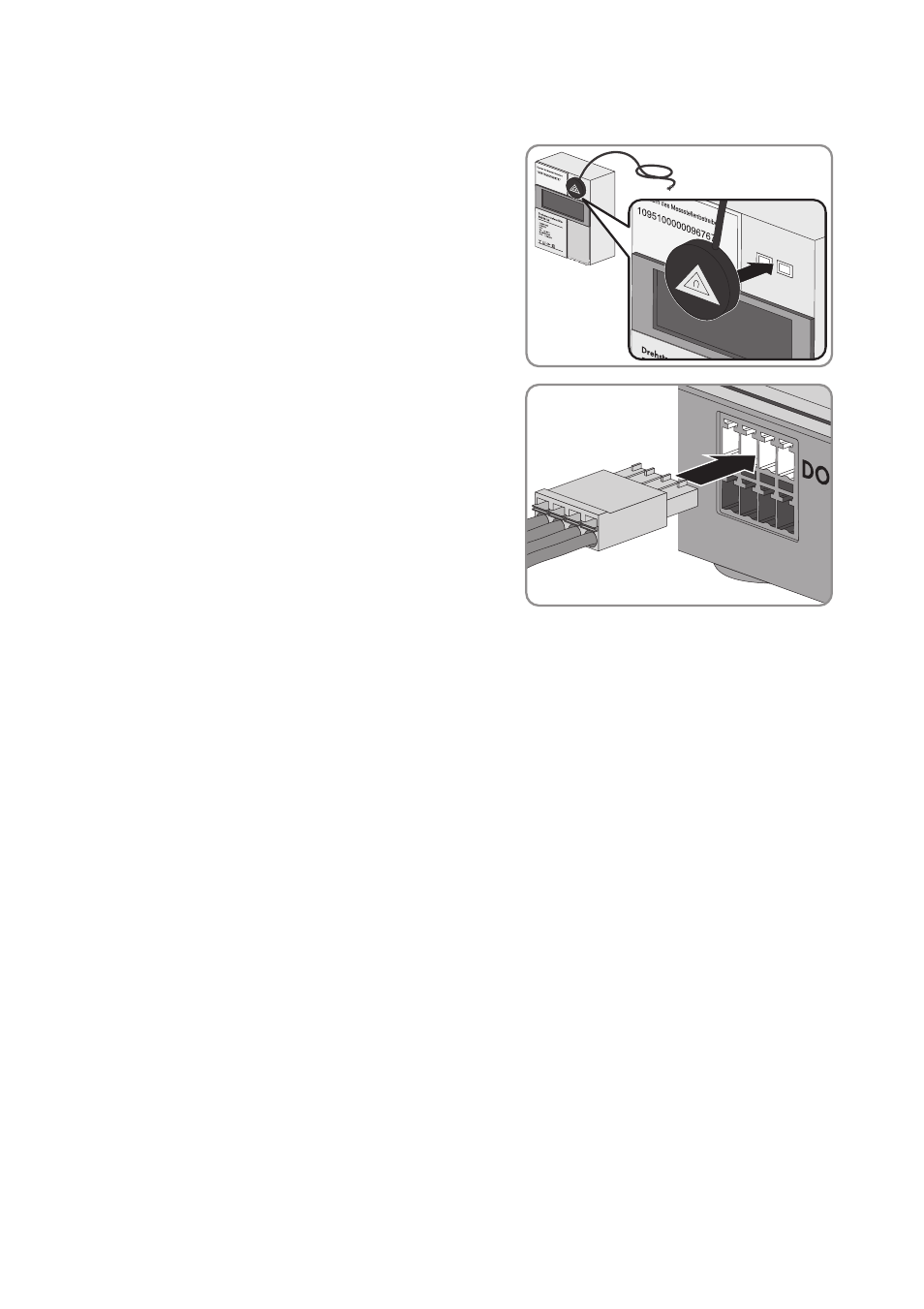

1. Applicare il supporto magnetico della testina di
lettura in alto a destra sul lato frontale del contatore
di energia. Le interfacce a infrarossi sulla testina e
sul contatore devono combaciare.
2. Collegare il connettore della testina sulla presa
assegnata al contatore stesso. Inserire il connettore
a 4 poli nella fila superiore di pin:
• Per i contatori di prelievo dalla rete, inserire il
connettore a 4 poli nella presa Meter 1.
• Per i contatori di immissione in rete, inserire il
connettore a 4 poli nella presa Meter 2.
• Per i contatori di produzione FV, inserire il
connettore a 4 poli nella presa Meter 3.
• Per i contatori bidirezionali di immissione e prelievo, inserire il connettore a 4 poli nella
presa Meter 1.
3. Con gli adesivi allegati, contrassegnare su ogni cavo la presa e il contatore di energia
assegnati allo stesso.
7.2.3 Collegamento di Sunny Home Manager a contatori di
energia con interfaccia S0
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 cavo con almeno 2 conduttori
Requisiti del cavo:
☐ Sezione del conduttore: 0,2 mm
2
... 1,5 mm
2
☐ Lunghezza massima del cavo: 30 m
Requisiti dei contatori di energia con interfaccia S0:
☐ Interfaccia S0 conforme a DIN EN 62053-31 classe A
☐ I contatori bidirezionali con interfaccia S0 devono disporre di 2 interfacce S0.
☐ I contatori di energia con interfaccia S0 devono emettere sull’interfaccia stessa valori
complessivi dei conduttori esterni. Chiedere eventualmente al produttore del contatore di
energia.
☐ Lunghezza impulso consigliata: almeno 20 ms
