7 Collegamento SMA Solar Technology AG
34 HoMan-IA-it-17 Istruzioni per l’installazione
7 Collegamento
7.1 Campo di collegamento
Lato inferiore dell’involucro

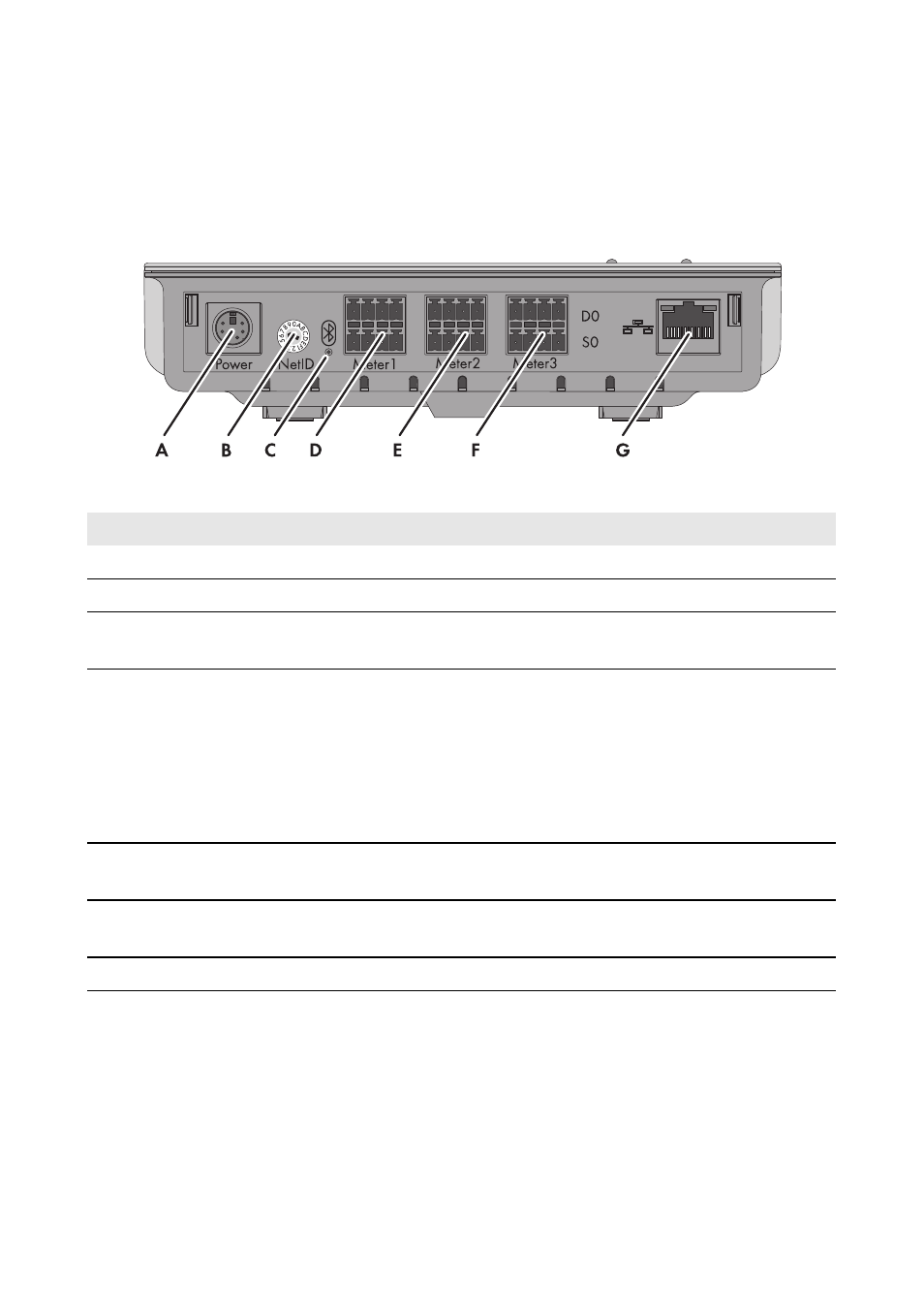

Figura 12: Collegamenti sul lato inferiore dell’involucro
Posizione Denominazione Spiegazione
A Power Presa di collegamento per l’alimentatore a spina
B NetID Selettore rotativo per l’impostazione del NetID
C LED BLUETOOTH Indicatore di stato del collegamento
BLUETOOTH
D Meter 1 Presa di collegamento per:
• 1 contatore di prelievo dalla rete con
interfaccia D0 o S0
oppure
• 1 contatore bidirezionale di immissione e
prelievo con interfaccia D0
E Meter 2 Presa di collegamento per 1 contatore di
immissione in rete con interfaccia D0 o S0*
* In caso di collegamento di un contatore bidirezionale alla presa Meter 1, la presa Meter 2 non ha alcuna funzione.
F Meter 3 Presa di collegamento per 1 contatore di
produzione FV con interfaccia D0 o S0
G Collegamento di rete Presa RJ45 per il cavo di rete
