SMA Solar Technology AG 6 Montaggio
Istruzioni per l’installazione HoMan-IA-it-17 33

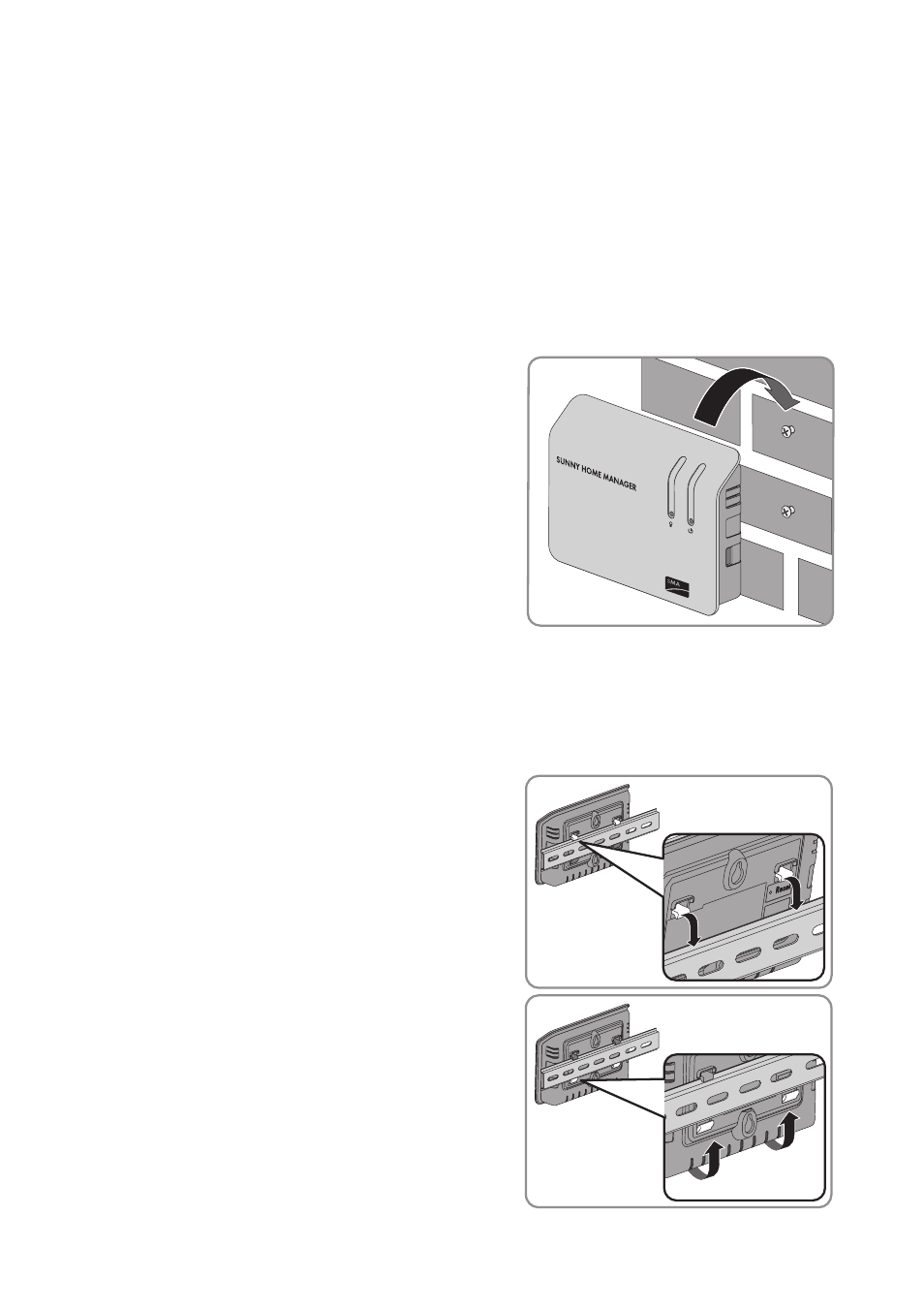

6.4 Montaggio di Sunny Home Manager
6.4.1 Montaggio di Sunny Home Manager a parete
1. Determinare la posizione di Sunny Home Manager sul muro.
2. Marcare la posizione dei fori sulla parete (distanza fra gli stessi: 58 mm).
3. Effettuare i fori (diametro: 6 mm).
4. Inserire i tasselli negli stessi.
5. Avvitare le viti lasciandole fuoriuscire per circa 6 mm dalla parete.
6. Appendere Sunny Home Manager alle viti.
Accertarsi che le teste delle viti si aggancino nei fori
sul retro di Sunny Home Manager.
6.4.2 Montaggio di Sunny Home Manager su guida DIN
Presupposto:
☐ La guida DIN deve essere montata in modo fisso alla parete.
Procedura:
1. Infilare gli elementi di fissaggio superiori di
Sunny Home Manager nel bordo superiore della
guida DIN.
2. Far scattare i supporti inferiori nel bordo inferiore
della guida DIN.
