SMA Solar Technology AG 7 Collegamento
Istruzioni per l’installazione HoMan-IA-it-17 39
☐ Frequenza consigliata: almeno 1 000 impulsi per kWh.
Per la funzione Limitazione dell’immissione di potenza attiva i contatori di energia con
interfaccia S0 devono presentare almeno le seguenti frequenze di impulsi:
– Sugli impianti con immissione in rete massima consentita superiore a 1 500 W:
almeno 250 impulsi per kWh
– Sugli impianti con immissione in rete massima consentita superiore a 1 500 W:
almeno 500 impulsi per kWh
Procedura:

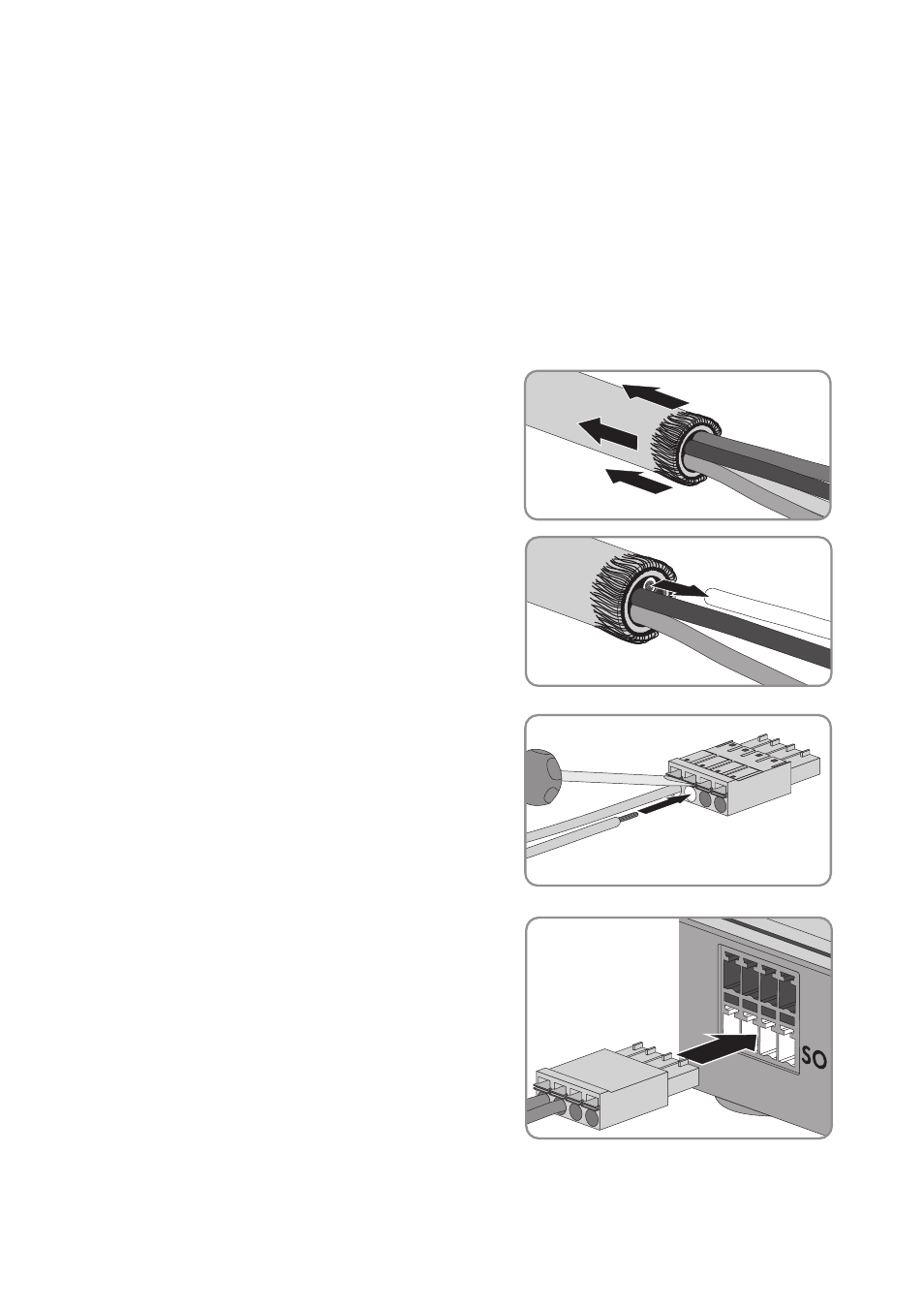

1. Rimuovere 4 cm di guaina del cavo.
2. Accorciare a circa 5 mm la schermatura del cavo,
ripiegando la stessa sulla guaina. Ripiegare la
guaina in eccesso sulla schermatura del cavo.
3. Accorciare i conduttori non necessari fino alla
guaina.
4. Spelare i conduttori per circa 6 mm.
5. Sbloccare le prese del connettore a 4 poli con un
cacciavite. Inserire i conduttori nei pin 1 e 2 del
connettore a 4 poli.
6. Annotare i colori dei conduttori.
7. Collegare il connettore a 4 poli sulla presa
assegnata al contatore stesso. Inserire il connettore
a 4 poli nella fila inferiore di pin:
• Per i contatori di prelievo dalla rete, inserire il
connettore a 4 poli nella presa Meter 1.
• Per i contatori di immissione in rete, inserire il
connettore a 4 poli nella presa Meter 2.
• Per i contatori di produzione FV, inserire il
connettore a 4 poli nella presa Meter 3.
