7 Collegamento SMA Solar Technology AG
40 HoMan-IA-it-17 Istruzioni per l’installazione
• Per contatori bidirezionali di immissione e prelievo inserire il connettore del cavo per il
prelievo dalla rete nella presa Meter 1. Inserire il connettore del cavo per l’immissione in
rete nella presa Meter 2.
8. Collegare l’estremità del cavo al contatore di energia, rispettando la polarità dei conduttori.
Prestare attenzione alla polarità dei conduttori.
9. Con gli adesivi allegati, contrassegnare su ogni cavo la presa e il contatore di energia
assegnati allo stesso.
10. Annotare gli impulsi S0 per kWh di ciascun contatore di energia. In questo modo sarà più facile
configurare gli stessi in Sunny Portal.
7.3 Sostituzione dei contatori di energia
1. Mettere fuori servizio il contatore di energia da sostituire (v. le istruzioni del contatore).
2. In caso di sostituzione di SMA Energy Meter, annotare il numero di serie del nuovo
SMA Energy Meter. Il numero di serie è indicato sulla targhetta di identificazione di
SMA Energy Meter.
3. In caso di sostituzione di SMA Energy Meter o quando il nuovo contatore di energia con
interfaccia S0 presenta una frequenza degli impulsi diversa da quella del contatore con
interfaccia S0 sostituito, configurare il nuovo contatore in Sunny Portal (v. le istruzioni per l’uso
di Sunny Home Manager.
7.4 Collegamento di Sunny Home Manager al router

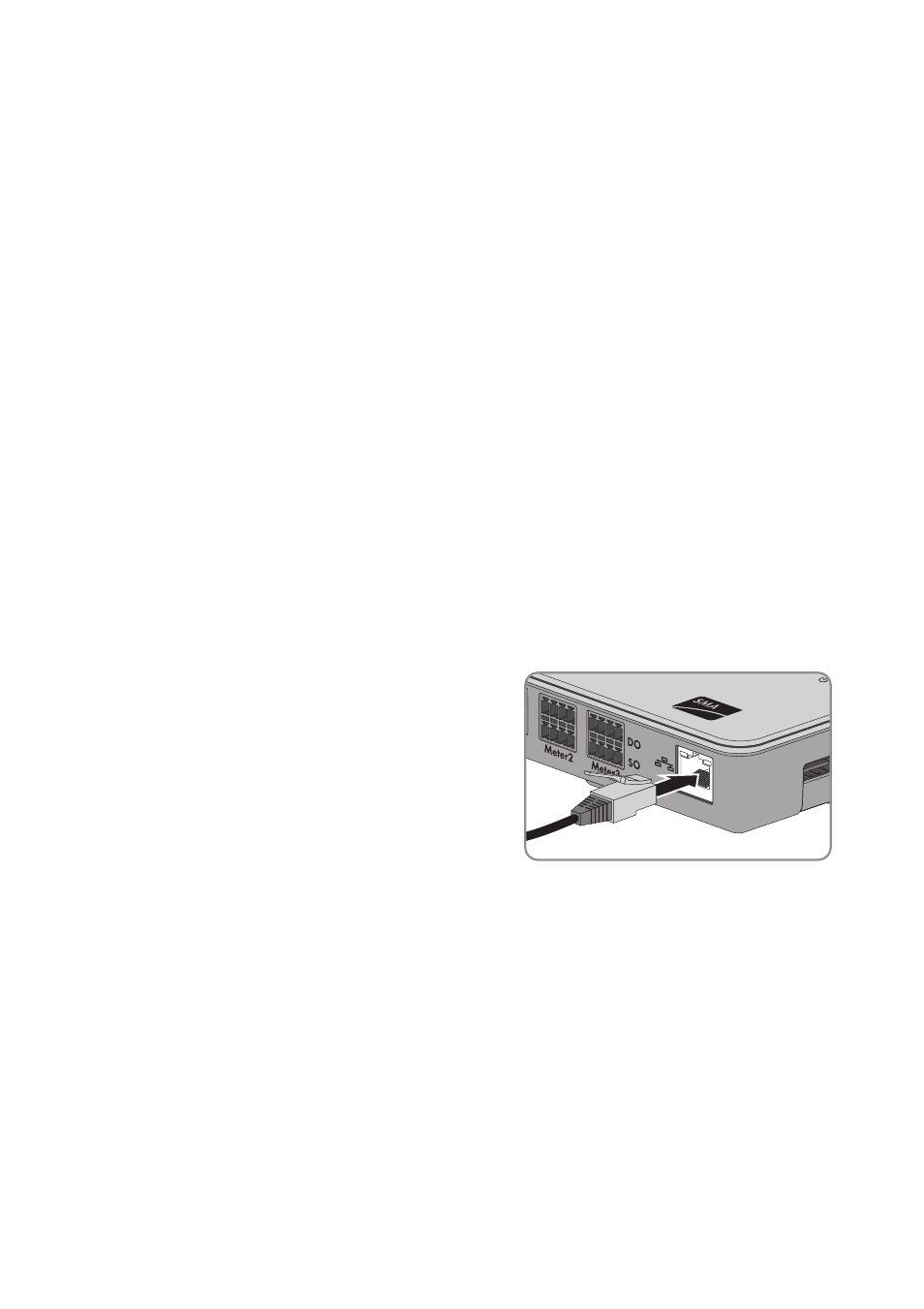

1. Collegare il cavo di rete alla presa di rete di
Sunny Home Manager. Se si utilizza un cavo di
rete diverso da quello in dotazione, esso deve
essere idoneo per il collegamento con
Sunny Home Manager (per i requisiti dei cavi v.
cap. 4.1.4).
2. Collegare l’altra estremità del cavo di rete al router.
7.5 Collegamento di un apparecchio controllabile mediante un
protocollo di scambio dati
Gli apparecchi controllati mediante un protocollo di scambio dati di Sunny Home Manager non sono
collegati alle prese radio SMA, ma sono collegati a Sunny Home Manager mediante la rete locale.
Sunny Home Manager comunica con gli apparecchi direttamente o mediante un gateway. In questo
caso, nell’ambito del controllo del carico, Sunny Home Manager trasmette agli apparecchi
suggerimenti sull’assorbimento di potenza e/o sulle modalità di funzionamento.
Presupposti:
☐ L’apparecchio deve supportare il protocollo di scambio dati definito da
SMA Solar Technology AG.
☐ Sunny Home Manager e l’apparecchio devono trovarsi nella stessa rete locale.
