7 Collegamento SMA Solar Technology AG
36 HoMan-IA-it-17 Istruzioni per l’installazione
Occupazione pin delle prese di collegamento

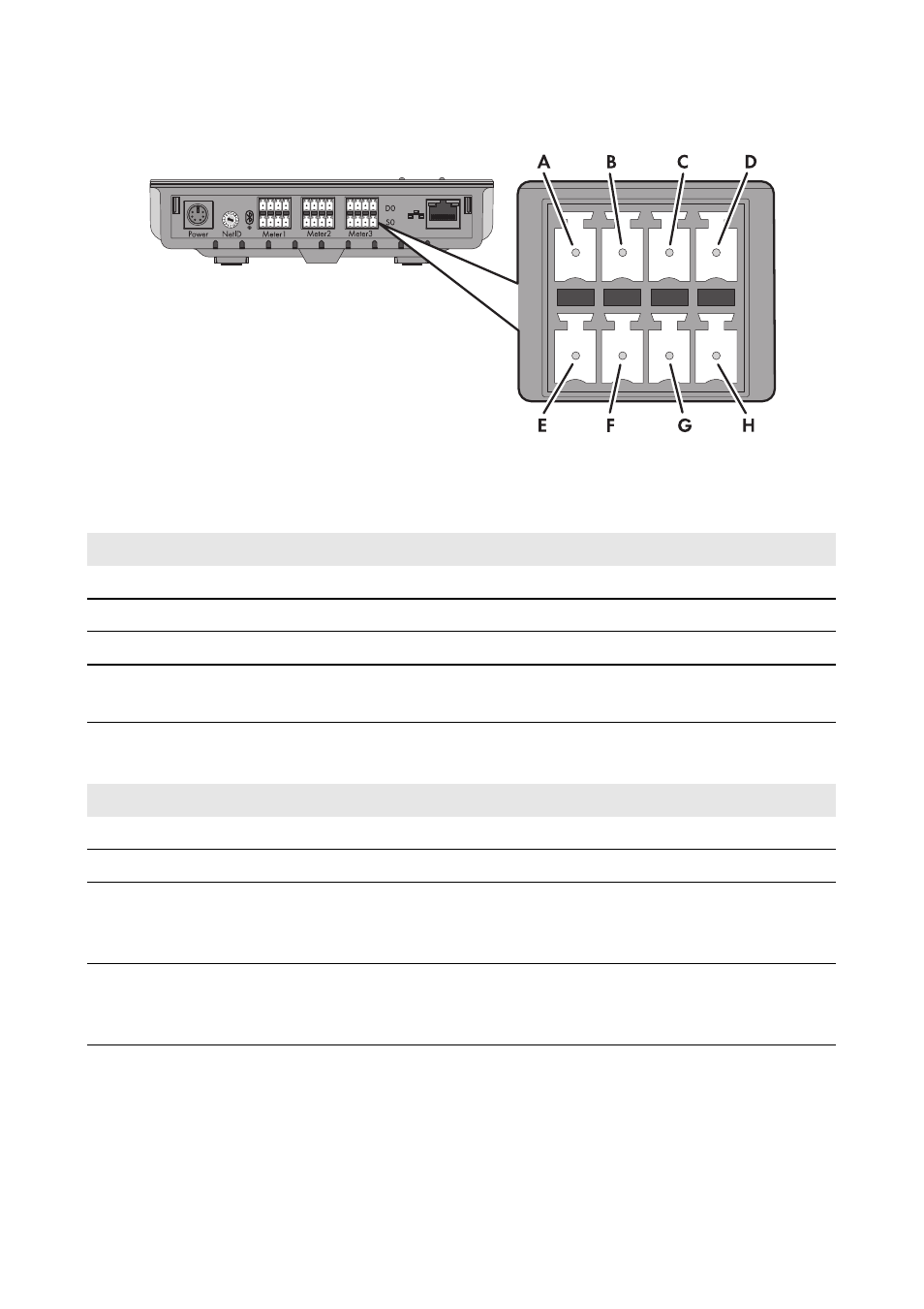

Figura 15: Occupazione pin delle prese di collegamento sul lato inferiore di Sunny Home Manager
Fila superiore di pin per D0:
Fila inferiore di pin per S0:
Pin Segnale Specifica Descrizione
A GND Alimentazione di tensione Massa
B TX Uscita trasmettitore Trasmissione D0
C RX Ingresso ricezione Ricezione D0
D VCC_D0, +8 V Alimentazione di tensione
uscita Alimentazione di tensione testina di
lettura ottica
Pin Segnale Specifica Descrizione
E S0- Ingresso e uscita Segnale S0
F S0+ Ingresso e uscita Segnale S0
G GND Alimentazione di tensione Massa dell’alimentazione di
tensione esterna in caso di impiego
di alimentatore per guida DIN
H +12 V, CC Alimentazione di tensione
ingresso Alimentazione di tensione esterna in
caso di impiego di alimentatore per
guida DIN
