Pagina 79: Schema elettrico
9.5
Contenuto della fornitura

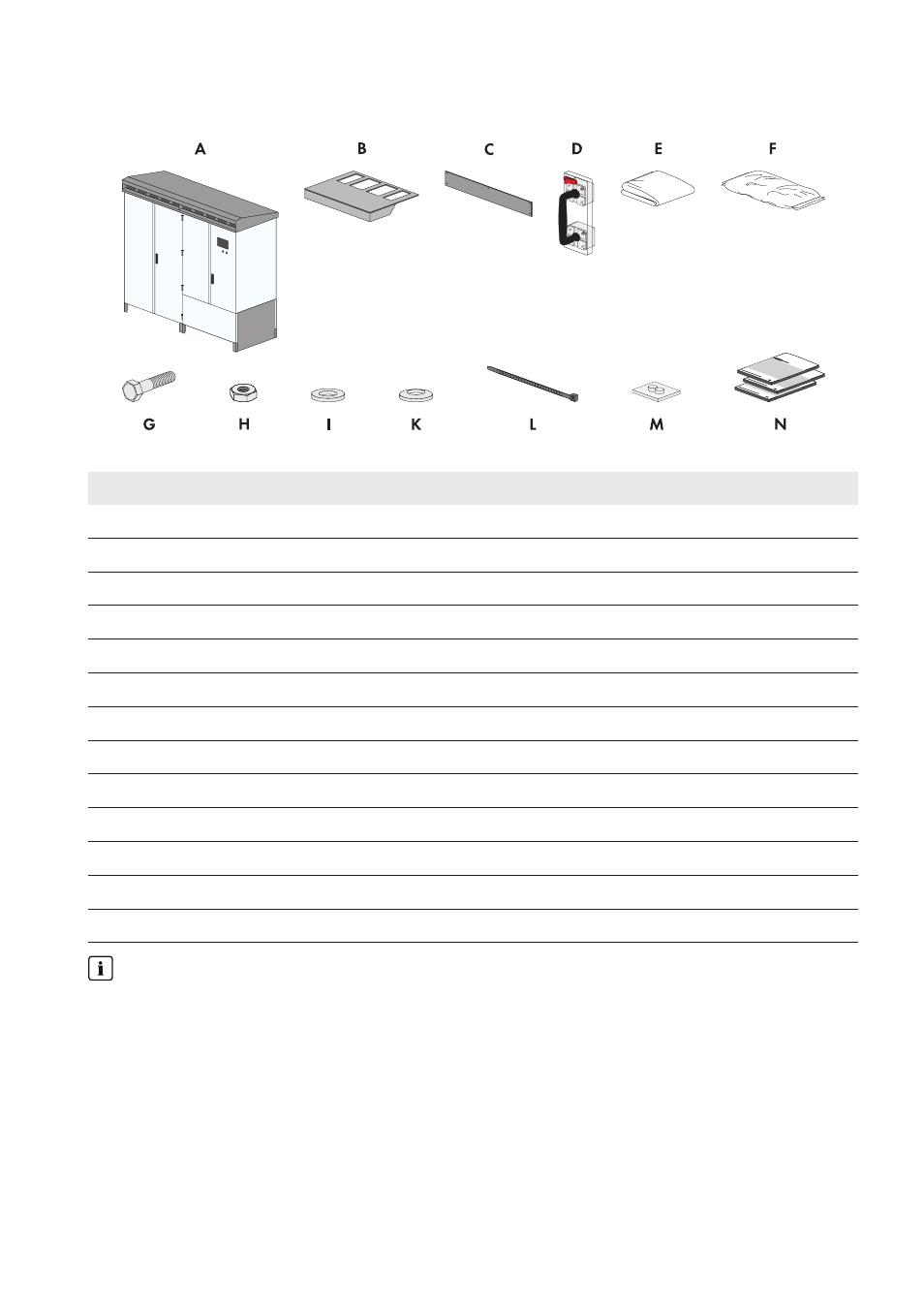

Figura 27: Contenuto della fornitura
Posizione
Numero
Denominazione
A
1
Inverter
B
1
Deflettore
C
5
Mascherina
D
1
Maniglia per fusibili ACR (optional)
E
1
Tampone abrasivo
F
1
Sacchetto deumidificatore
G
68
Vite
H
68
Dado
I
136
Rondella ad alette
K
136
Rondella di serraggio
L
80
Fascetta serracavo
M
3
Boccola (9,5 mm … 16 mm)
N
1
Schema elettrico, documentazione, protocollo
Posizione della maniglia per fusibili ACR
La maniglia per fusibili ACR si trova nella parte interna dello sportello destro del quadro di collegamento.
9.6
Schema elettrico
Gli schemi elettrici in formato PDF sono dotati di etichette di salto. Facendo doppio clic sull’etichetta di salto, la
visualizzazione passa al percorso di corrente corrispondente o al punto specificato nell’elenco dei mezzi di esercizio.
Si consiglia di utilizzare schemi elettrici in formato PDF per l’installazione. Gli schemi elettrici in formato PDF sono
disponibili su richiesta (v. cap. 10 “Contatto”, pag. 80).
9 Allegato
SMA Solar Technology AG
Manuale d’uso
79
SCCPXT-IA-E4-it-44
