9.1.3 Requisiti della fondazione e di posa dei cavi
Se non si utilizzano zoccoli SMA Solar Technology AG, è possibile posare l’inverter anche su un basamento,
La fondazione deve presentare le seguenti caratteristiche:
☐ La fondazione deve essere in grado di sostenere il peso dell’inverter. Il peso dell’inverter è di: 1 900 kg.
☐ L’inclinazione non deve superare lo 0,25% (in conformità con DIN 18202: tabella 3, riga 4).
☐ L’inclinazione del basamento deve essere compresa fra lo 0,5 e l’1%. In questo modo l’acqua piovana può
defluire sotto all’inverter.
☐ La fondazione deve presentare le seguenti dimensioni minime:
Posizione Denominazione
Larghezza 2 600 mm
Profondità 1 000 mm
☐ Tenere conto delle canaline dei cavi nella fondazione.
☐ Per un utilizzo comodo e una manutenzione priva di problemi, si consiglia di allargare la fondazione per l’inverter
da entrambi i lati o di prevedere una superficie piana e fissa. La fondazione deve presentare le seguenti
dimensioni minime:
Posizione Denominazione
Larghezza 3 400 mm
Profondità 1 800 mm
☐ Se la pavimentazione arriva fino al basamento dell’inverter, lasciare fra quest’ultimo e la superficie lastricata una
fuga di larghezza pari a 30 mm.
Requisiti dell’assegnazione dei cavi:

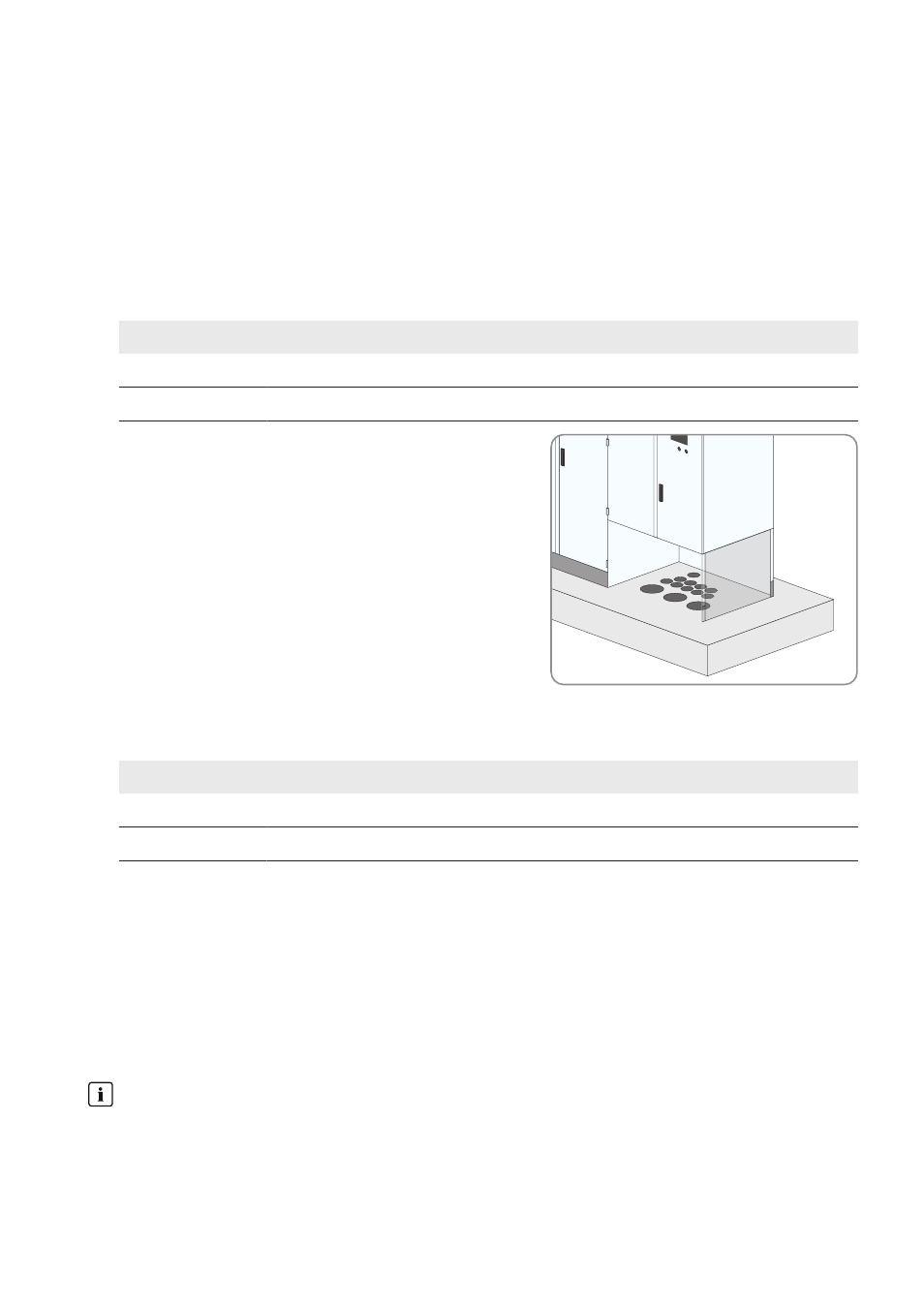

☐ Le aperture per i cavi devono trovarsi nella fondazione sotto al quadro di collegamento.
☐ Sotto alla fondazione devono essere posati dei tubi vuoti per i cavi.
☐ I cavi per la comunicazione, la regolazione e la tensione di alimentazione devono essere separati dai cavi CA e
CC.
☐ Prevedere spazio sufficiente per una posa corretta.
Quando posare i cavi
Il momento della posa dei cavi deve essere deciso singolarmente per ogni impianto.
