Procedura:
1. Smontare le mascherine (v. cap. 7.2.1, pag. 40).
2. Smontare i coperchi protettivi (v. cap. 7.2.2, pag. 41).
3. Preparare i cavi per il collegamento (v. cap. 7.3, pag. 44).
4. Lucidare le superfici di contatto non stagnate nel campo di collegamento con un tampone abrasivo finché le
superfici di contatto non diventano di colore metallico brillante.
5. Pulire tutte le superfici di contatto nel campo di collegamento con un panno pulito e del detergente a base di
etanolo e non toccarle più dopo la pulizia.
6. Collegare i cavi in base allo schema elettrico. A tal fine servirsi unicamente di viti, rondelle e dadi compresi nel
contenuto della fornitura, assicurandosi che le teste delle viti guardino sempre in avanti.
7. Fissare i cavi alla sbarra collettrice. In questo modo si assicurano i cavi contro l’estrazione involontaria.
8. Montare i coperchi protettivi (v. cap. 7.2.2, pag. 41).
9. Montare le mascherine (v. cap. 7.2.1, pag. 40).
5.6 Collegamento del cavo per la comunicazione, la regolazione, la
tensione di alimentazione e il monitoraggio
5.6.1 Collegamento del conduttore a fibra ottica con un connettore SC

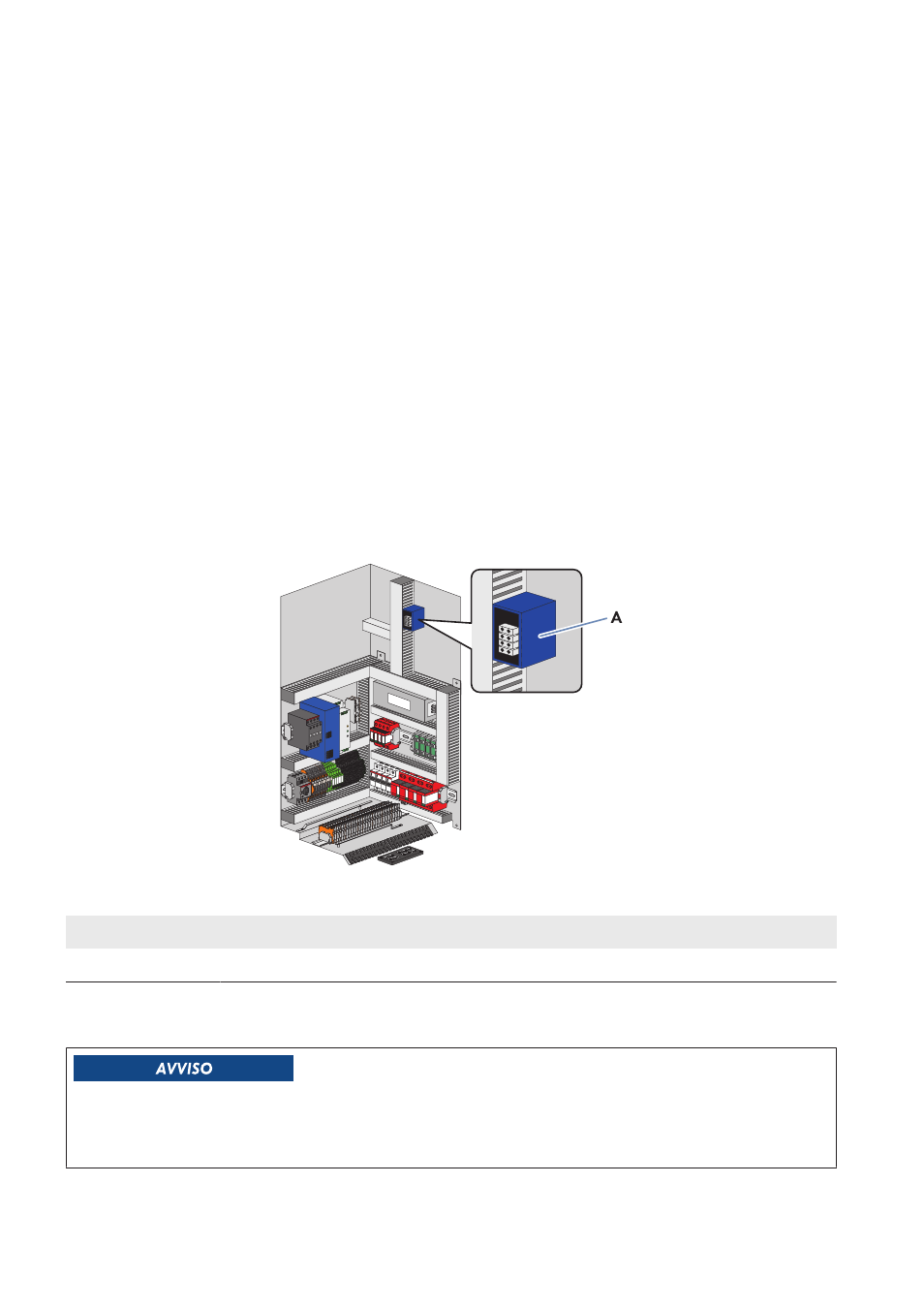

Figura 10: Posizione del box di giunzione
Posizione Denominazione
A Box di giunzione
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della fornitura):
☐ 2 connettori SC
Danneggiamento dei conduttori a fibra ottica se si scende al di sotto dei raggi di curvatura consentiti.
Un’eccessiva curvatura o piegatura danneggia la fibra ottica del conduttore.
• Rispettare i raggi di curvatura minimi dei conduttori a fibra ottica.
