Panoramica del collegamento con 2 capicorda a un foro

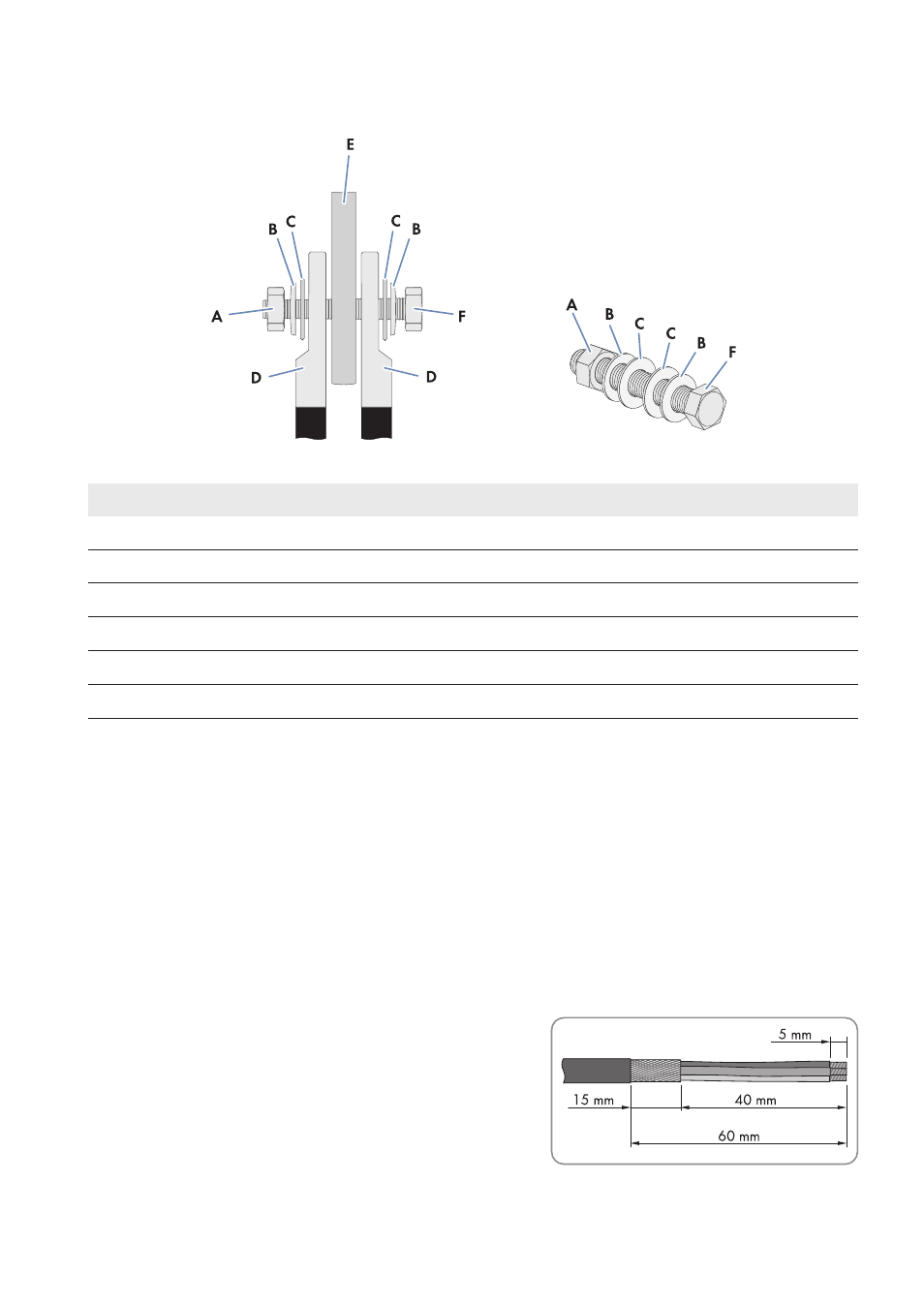

Figura 18: Struttura del collegamento con 2 capicorda a un foro
Posizione Denominazione
A Dado M12
B Rondella di serraggio
C Rondella ad alette
D Capicorda a un foro stagnati
E Guida di collegamento
F Vite M12
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della fornitura):
☐ Panno pulito
☐ Detergente a base di etanolo
Procedura:
1. Spelare i cavi.
2. Dotare il cavo di capicorda.
3. Pulire le superfici di contatto dei capicorda con un panno pulito e del detergente a base di etanolo.
7.4 Collegamenti a morsetto
7.4.1 Collegamento del cavo ai morsetti a molla
1. Spelare il cavo.
