Coppie dei collegamenti di potenza:
Tipo di capocorda Coppia
Capocorda stagnato in alluminio su una guida in rame 37 Nm
Capocorda stagnato in rame su una guida in rame 60 Nm
Capocorda stagnato in alluminio o rame su una guida in alluminio 37 Nm
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della fornitura):
☐ Panno pulito
☐ Detergente a base di etanolo
Requisito:
☐ Rispettare la riduzione delle correnti CC di ingresso (v. cap. 9.3.2, pag. 78).
Procedura:
1. Smontare le mascherine (v. cap. 7.2.1, pag. 40).
2. Smontare i coperchi protettivi (v. cap. 7.2.2, pag. 41).
3. Preparare i cavi per il collegamento (v. cap. 7.3, pag. 44).
4. Lucidare le superfici di contatto non stagnate nel campo di collegamento con un tampone abrasivo finché le
superfici di contatto non diventano di colore metallico brillante.
5. Pulire tutte le superfici di contatto nel campo di collegamento con un panno pulito e del detergente a base di
etanolo e non toccarle più dopo la pulizia.
6. Collegare i cavi in base allo schema elettrico. A tal fine servirsi unicamente di viti, rondelle e dadi compresi nel
contenuto della fornitura, assicurandosi che le teste delle viti guardino sempre in avanti.
7. Fissare i cavi alla sbarra collettrice. In questo modo si assicurano i cavi contro l’estrazione involontaria.
8. Montare i coperchi protettivi (v. cap. 7.2.2, pag. 41).
9. Montare le mascherine (v. cap. 7.2.1, pag. 40).
5.5 Installazione del collegamento CA

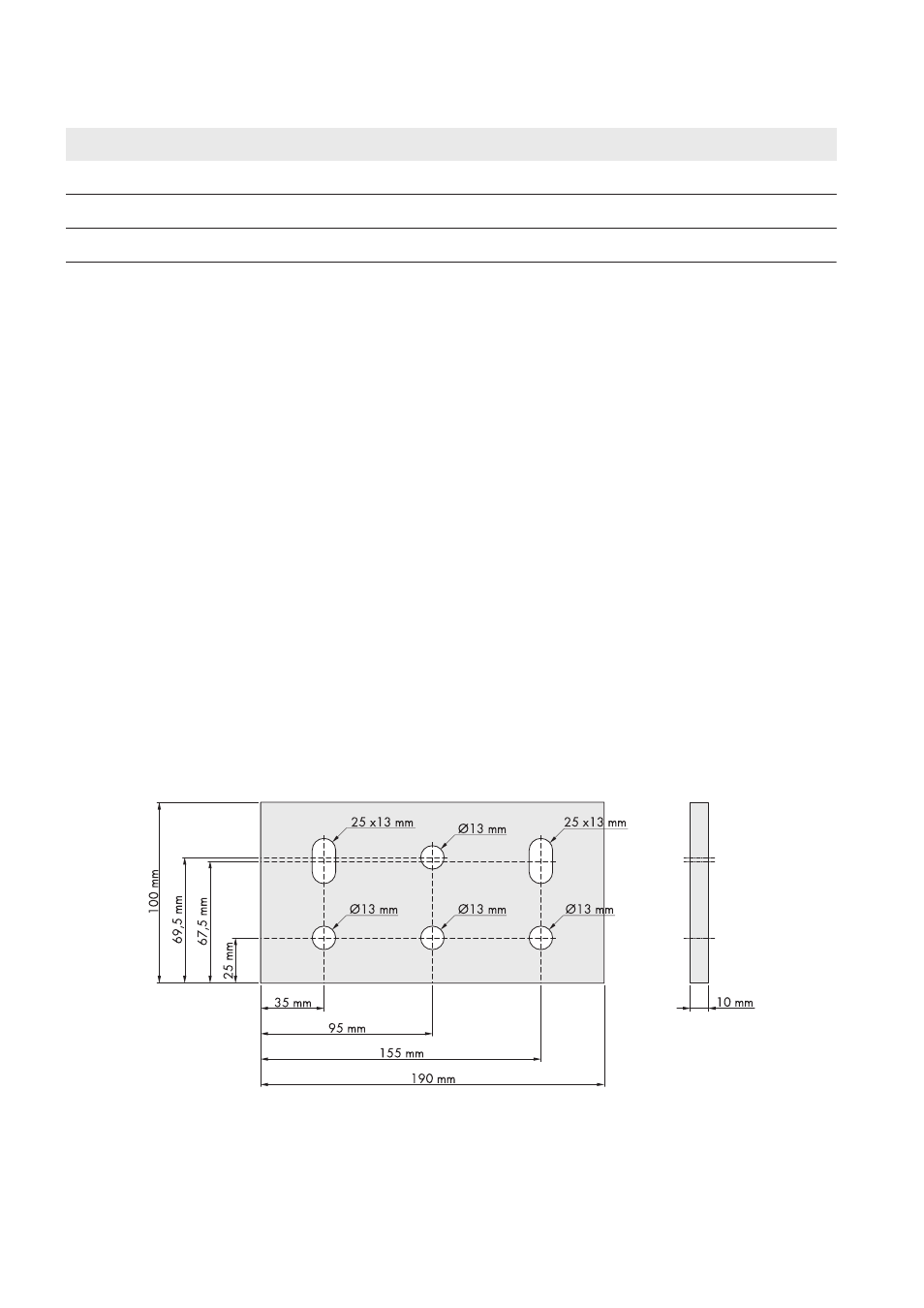

Figura 8: Dimensioni del collegamento CA
