4.2.2 Indicazione del baricentro dell’inverter
Il baricentro dell’inverter non si trova al centro dello stesso. Tenerne conto durante il trasporto dell’inverter. Il
baricentro dell’inverter è contrassegnato sulla confezione e sull’involucro con il simbolo del baricentro.
Figura 3: Simbolo del baricentro
4.2.3 Preparazione al montaggio
4.2.3.1 Esecuzione dei fori di montaggio sulla superficie di installazione
L’inverter deve essere fissato alla base con 6 viti. A tale scopo lo zoccolo è provvisto di fori di montaggio per il
fissaggio alla base di appoggio o allo zoccolo.

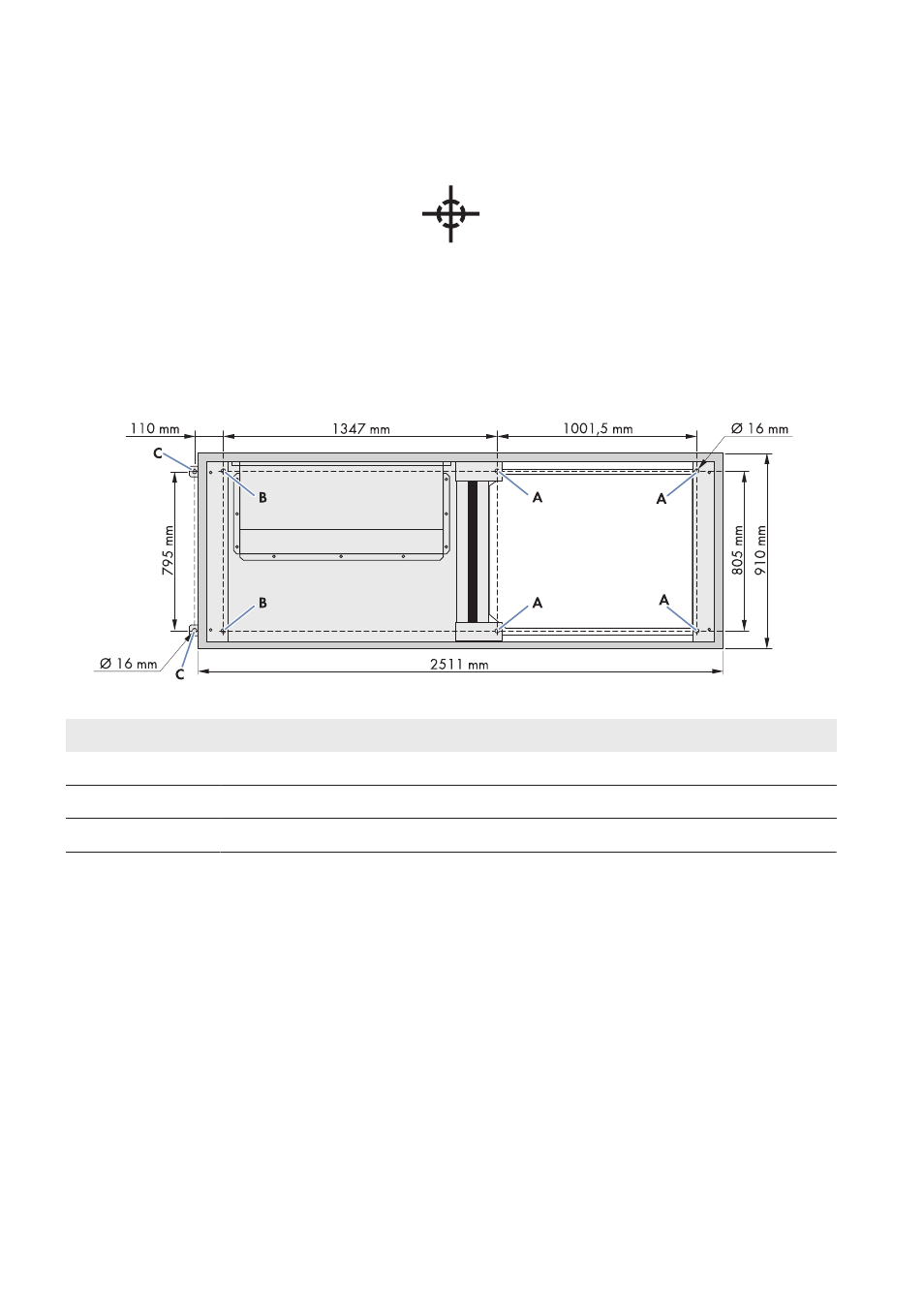

Figura 4: Posizione dei fori di montaggio
Posizione Denominazione
A Fori per il montaggio sullo zoccolo o sulla superficie di appoggio
B Fori per il montaggio sullo zoccolo
C Fori per il montaggio sulla superficie di appoggio
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 6 tasselli per calcestruzzo idonei
Procedura:
1. Contrassegnare le posizioni dei fori sulla superficie di appoggio.
2. Eseguire i fori di montaggio nei punti contrassegnati.
3. Inserire i tasselli per calcestruzzo nei fori.
4.2.3.2 Preparazione al montaggio su zoccolo
Requisito:
☐ Lo zoccolo deve sporgere sopra il livello del terreno di un’altezza pari a circa 150 mm.
