Requisiti dei cavi e della posa dei cavi:
☐ I cavi devono essere predisposti per le tensioni massime verso terra.
Per Sunny Central 500CP XT/630CP XT/720CP XT/760CP XT/800CP XT le tensioni verso terra possono
raggiungere al massimo ±1 450 V.
Per Sunny Central 850CP XT/900CP XT le tensioni verso terra possono raggiungere al massimo ±1 600 V.
☐ I cavi devono essere predisposti per il valore massimo effettivo. Il valore massimo effettivo è di: 800 V.
☐ A ogni linguetta di collegamento CA non è possibile collegare più di 4 cavi.
☐ Possono essere utilizzati esclusivamente cavi in rame e alluminio.
☐ Sezione massima dei cavi: 300 mm²
☐ Tutti i cavi dei conduttori esterni devono avere la stessa lunghezza e non possono superare la lunghezza
massima. La lunghezza massima dei cavi è di: 15 m.
☐ I cavi CA devono essere riuniti in fascio in un sistema trifase.
☐ Fra il trasformatore MT e l’inverter devono essere presenti 3 percorsi separati per i cavi CA, ad es. canaline.
☐ In ciascuna canalina deve essere posato 1 conduttore esterno L1, L2 e L3. La distanza fra i fasci di cavi deve
essere almeno il doppio del diametro di un cavo. Ciò consente di ridurre l’asimmetria della corrente. Si consiglia
inoltre di disporre le linee fra inverter e trasformatore MT direttamente su un nastro di messa a terra. Questo
accorgimento riduce ulteriormente gli influssi elettromagnetici.

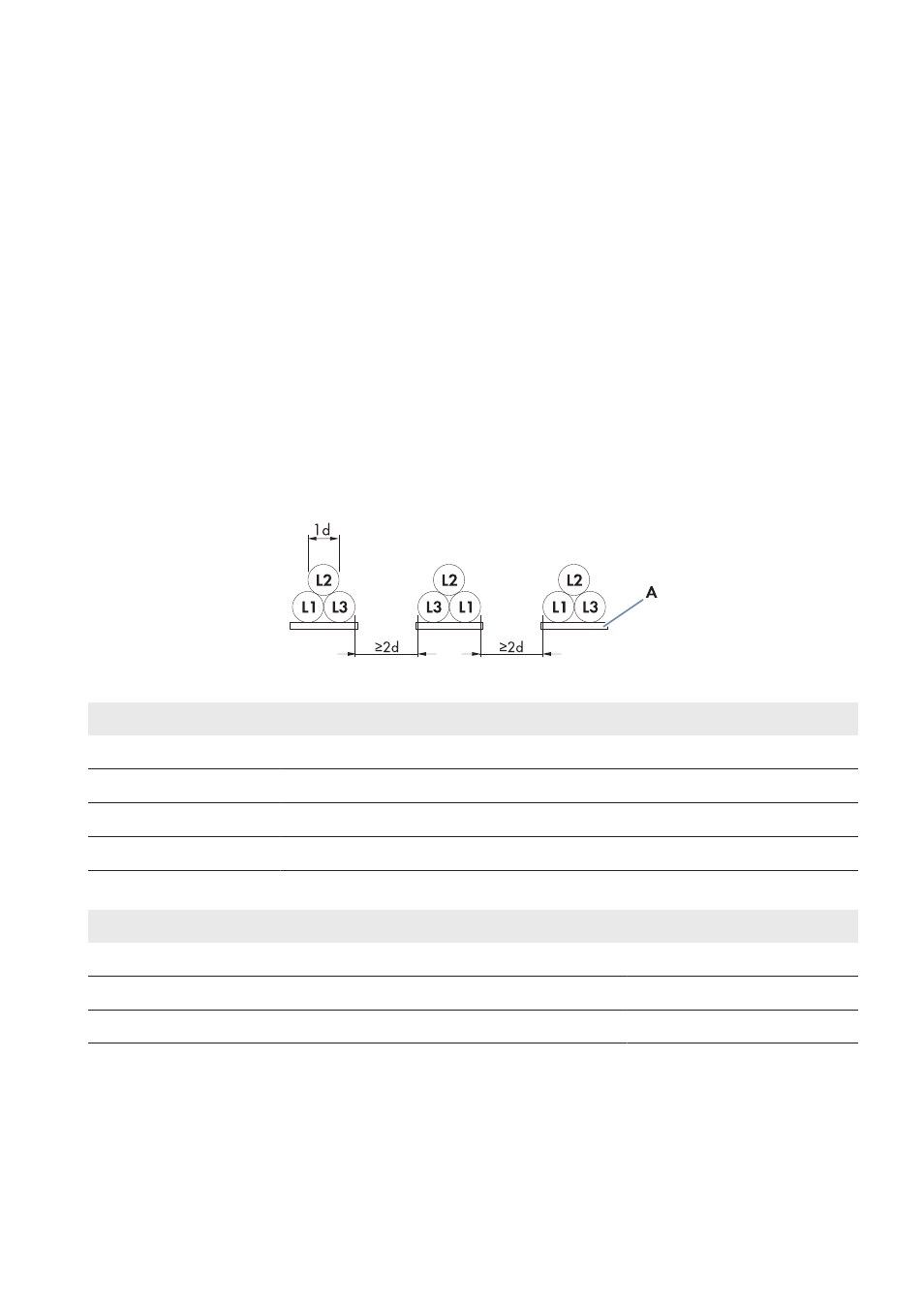

Figura 9: Disposizione dei cavi CA con 3 cavi per ciascun conduttore esterno (esempio)
Posizione Denominazione
L1 Conduttore esterno L1
L2 Conduttore esterno L2
L3 Conduttore esterno L3
A Nastro di messa a terra
Coppie dei collegamenti di potenza:
Tipo di capocorda Coppia
Capocorda stagnato in alluminio su una guida in rame 37 Nm
Capocorda stagnato in rame su una guida in rame 60 Nm
Capocorda stagnato in alluminio o rame su una guida in alluminio 37 Nm
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della fornitura):
☐ Panno pulito
☐ Detergente a base di etanolo
