Procedura:
1. Smontare le mascherine (v. cap. 7.2.1, pag. 40).
2. Introdurre i conduttori in fibra ottica nell’inverter (v. cap. 7.1, pag. 40).
3. Staccare il box di giunzione dalla guida DIN.
4. Aprire l’involucro del box di giunzione.
5. Introdurre all’interno del box di giunzione i conduttori in fibra ottica attraverso il pressacavo procedendo dal
basso.
6. Montare i connettori SC sui conduttori a fibra ottica.
7. Inserire i connettori SC nel box di giunzione nei connettori SC-P.
8. Avvolgere la fibra ottica in eccesso nell’apposito alloggiamento, rispettando i raggi di curvatura consentiti.
9. Riavvitare l’involucro del box di giunzione.
10. Montare nuovamente il box di giunzione sulla guida DIN.
11. Fissare i conduttori a fibra ottica con una fascetta serracavo alla sbarra collettrice. In questo modo si assicurano i
conduttori a fibra ottica contro l’estrazione involontaria.
12. Montare le mascherine (v. cap. 7.2.1, pag. 40).
5.6.2 Collegamento dei conduttori a fibra ottica con le fibre di collegamento

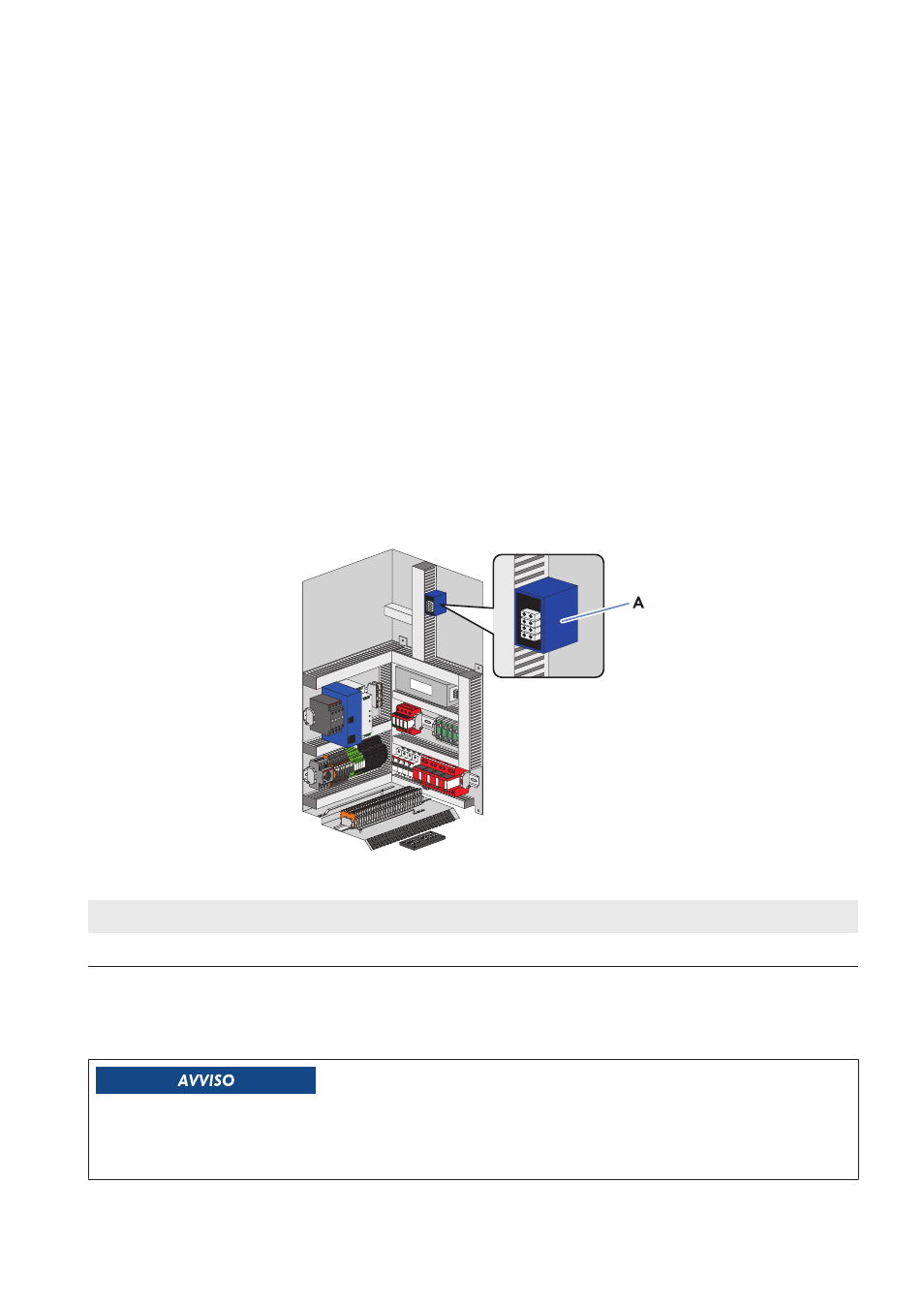

Figura 11: Posizione del box di giunzione
Posizione Denominazione
A Box di giunzione
Requisiti dei conduttori in fibra ottica:
☐ I conduttori a fibra ottica devono essere dotati di fibra multimodale da 50 μm.
☐ I conduttori a fibra ottica devono essere dotati di un connettore SC.
Danneggiamento dei conduttori a fibra ottica se si scende al di sotto dei raggi di curvatura consentiti.
Un’eccessiva curvatura o piegatura danneggia la fibra ottica del conduttore.
• Rispettare i raggi di curvatura minimi dei conduttori a fibra ottica.
