Condizioni ambientali per l’utilizzo in un
luogo fisso Classe 4C1 Classe 4C2
Valore medio Valore limite Valore limite
Luoghi d’installazione in aree rurali o anche
in aree densamente popolate con poche in-
dustrie e traffico limitato x x
Luoghi d’installazione in aree densamente
popolate con industrie e traffico intenso ‒ x
9.1.2 Requisiti del fondo di installazione
Se si utilizza uno zoccolo SMA Solar Technology AG, è necessario approntare il luogo d’installazione dello zoccolo
con un sottofondo.
La fossa deve presentare le seguenti caratteristiche:
☐ La fossa deve essere scavata in base all’altezza dello zoccolo.
☐ Deve essere presente lungo tutto il perimetro una zona di lavoro pari ad almeno 500 mm.
☐ Gli angoli della fossa devono essere contrassegnati.
☐ Lo scavo deve essere posizionato in modo da non ostacolare il camion durante il trasporto.
Il basamento deve presentare le seguenti caratteristiche:
☐ Il basamento deve essere costruito in materiale privo di sassi, non affilato e compattabile, ad es. una lastra
orizzontale in calcestruzzo magro.
☐ Il sottofondo deve presentare un grado di compattamento del 98%.
☐ Il compattamento del terreno deve essere pari a 150 kN/m 2 .
☐ L’inclinazione non deve superare lo 0,25% (in conformità con DIN 18202: tabella 3, riga 4).
☐ Il basamento deve presentare le seguenti dimensioni minime:
Posizione Denominazione
Larghezza 2 600 mm
Profondità 1 000 mm + doppio dell’estensione del basamento (0 mm … 300 mm)
Altezza 150 mm

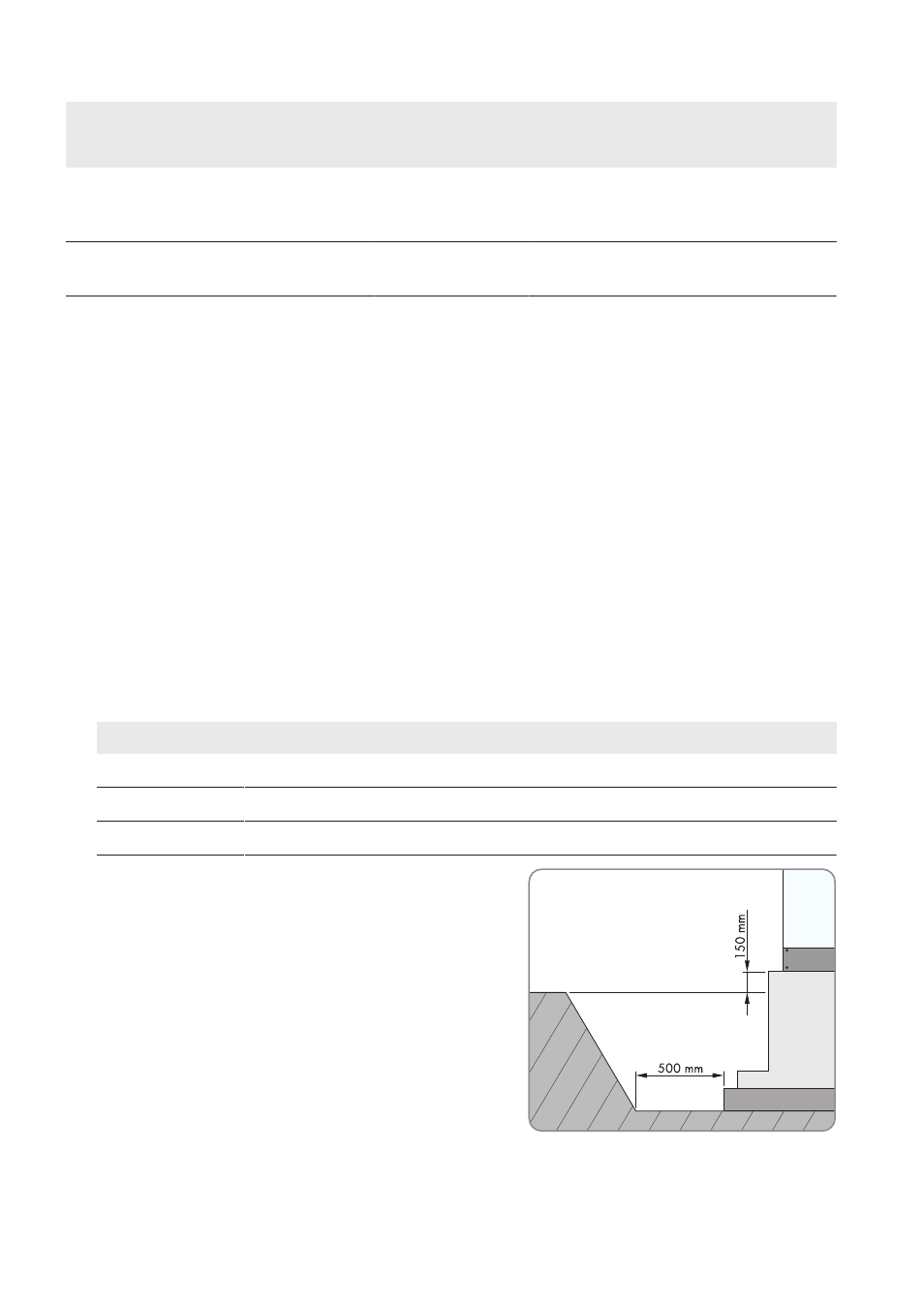

☐ Il sottofondo deve essere predisposto in modo che dopo il
montaggio lo zoccolo sporga di 150 mm dal livello del
terreno. Ciò consente di proteggere l’inverter dall’acqua dopo
una forte pioggia o in caso di scioglimento della neve.
☐ Se la pavimentazione arriva fino all’inverter, lasciare fra l’inverter e la superficie lastricata una fuga di larghezza
pari a 30 mm.
