Funzionamento manuale e allineamento
14.9 Definizione origine con sistema di tastatura 3D (opzione software
#17 Touch Probe Functions)
14
450
TNC 620 | Manuale utente Programmazione DIN/ISO | 4/2014
Definizione dell'origine nell'intersezione di diversi fori
Preposizionare il tastatore approssimativamente al
centro del foro
Il foro deve essere tastato in automatico: definire
tramite il softkey
Tastatura: premere il tasto esterno di START. Il
tastatore tasta il cerchio in automatico
Ripetere l'operazione per i restanti elementi
Terminare l'operazione di tastatura, passare al
menu di valutazione: premere il softkey
VALUTA
ORIGINE: introdurre le due coordinate del centro
del cerchio nella finestra del menu e confermarle
con il softkey
settare punti, oppure registrare i
valori in una tabella (vedere "Scrittura dei valori
di misura dai cicli di tastatura in una tabella punti
zero", Pagina 436, o vedere "Scrittura dei valori di
misura dai cicli di tastatura in una tabella Preset",
Pagina 437)
Conclusione della funzione di tastatura: premere il
softkey
FINE

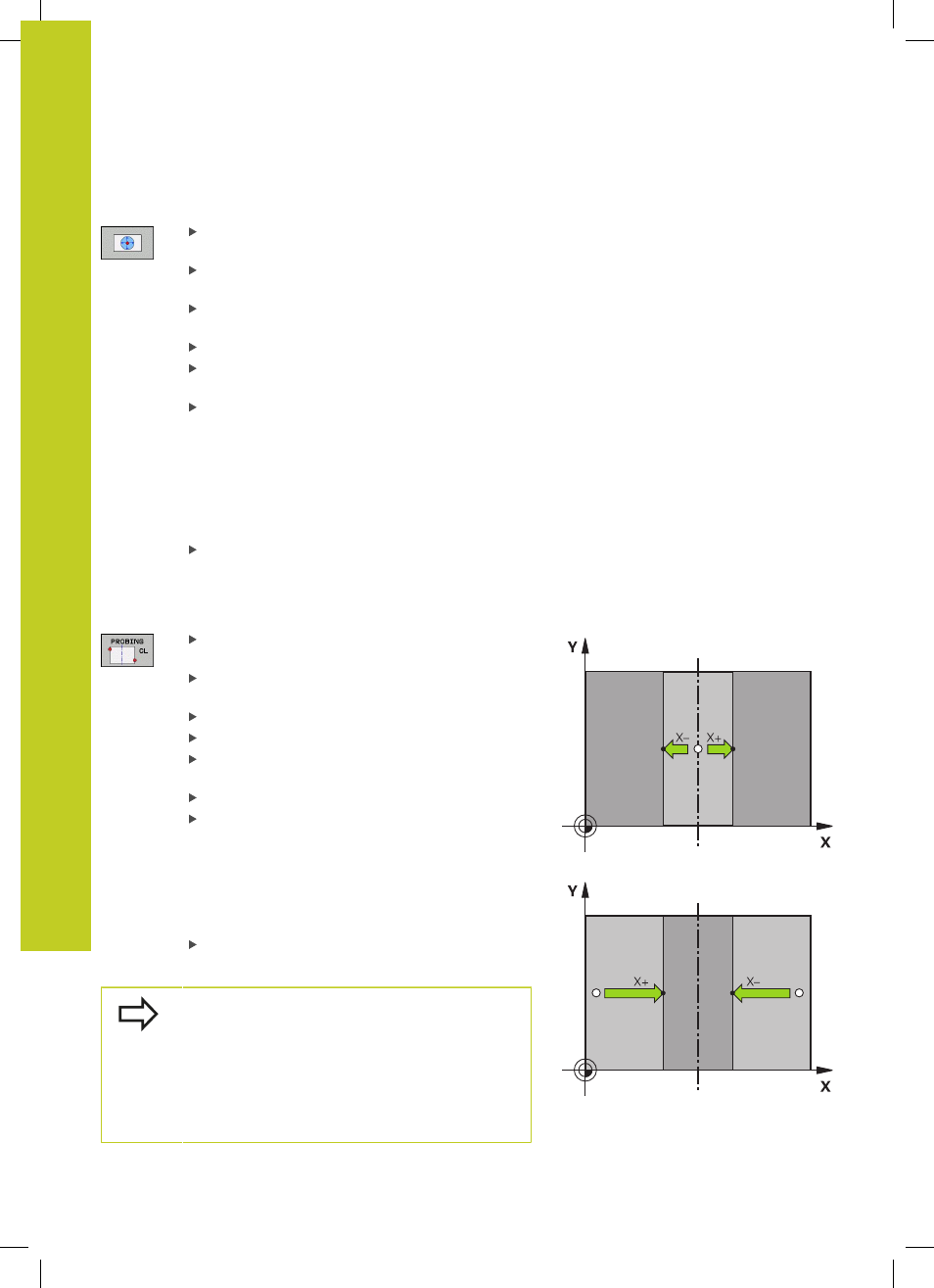

Asse centrale quale origine
Selezione della funzione di tastatura: premere il
softkey
TASTARE CL
Posizionare il tastatore vicino al primo punto da
tastare
Selezione direzione di tastatura mediante softkey
Tastatura: premere il tasto Avvio NC
Posizionare il tastatore vicino al secondo punto da
tastare
Tastatura: premere il tasto Avvio NC
ORIGINE: inserire la coordinata dell'origine nella
finestra di menu, confermare con il softkey
settare
punti oppure registrare il valore in una tabella
(vedere "Scrittura dei valori di misura dai cicli di
tastatura in una tabella punti zero", Pagina 436,
o vedere "Scrittura dei valori di misura dai cicli di
tastatura in una tabella Preset", Pagina 437.
Conclusione della funzione di tastatura: premere il
tasto
FINE
Dopo aver determinato il secondo punto di tastatura,
è possibile modificare nel menu di valutazione la
direzione dell'interasse. Tramite softkey è possibile
selezionare se l'origine o il punto zero deve essere
settato nell'asse principale, secondario o utensile.
Questo può risultare ad esempio necessario se si
desidera salvare la posizione determinata nell'asse
principale e secondario.
