Funzioni ausiliarie per traiettorie 10.4
10
TNC 620 | Manuale utente Programmazione DIN/ISO | 4/2014
325
10.4 Funzioni ausiliarie per traiettorie

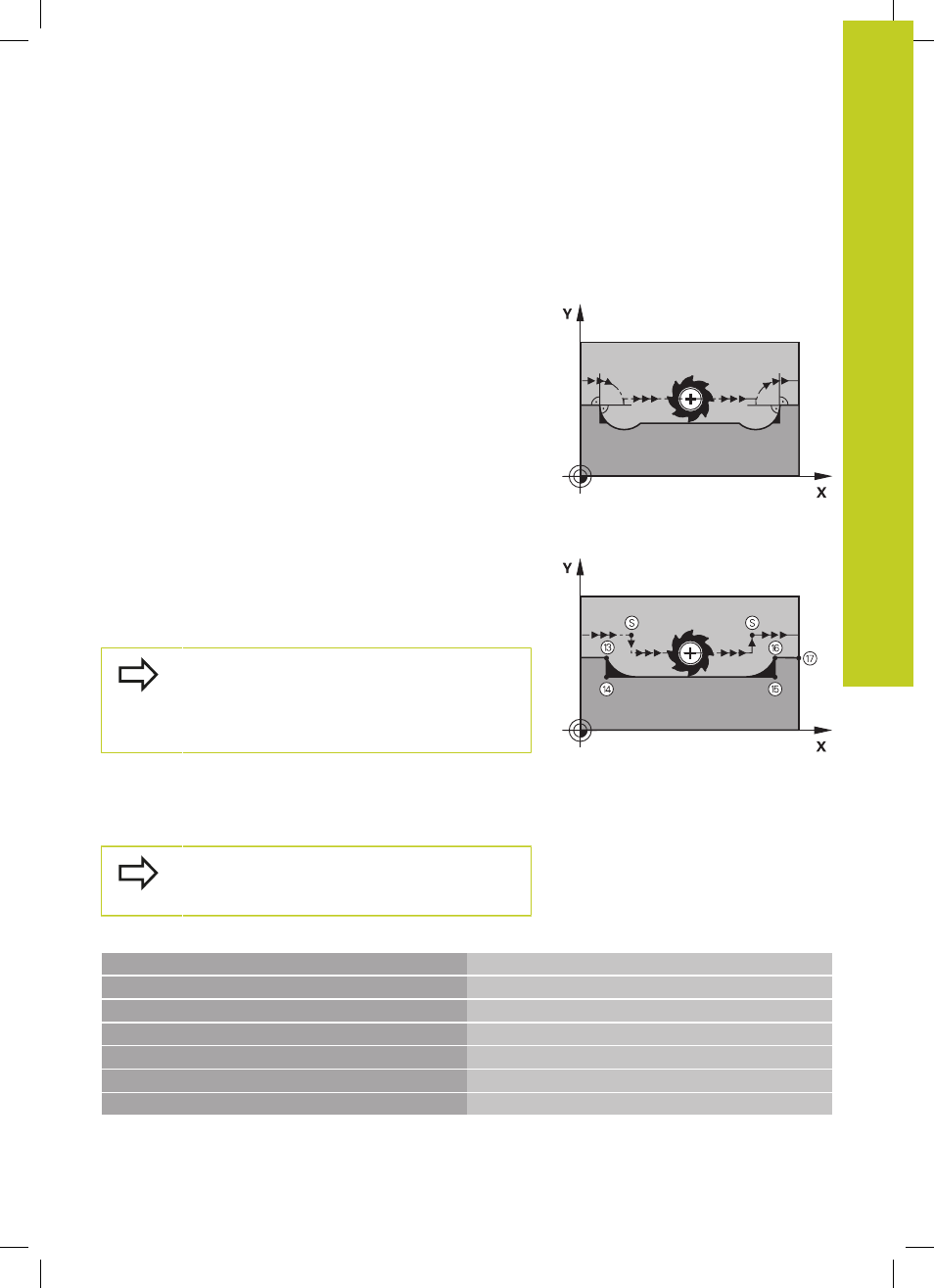

Lavorazione di piccoli gradini di profilo: M97
Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio
di raccordo. Con gradini del profilo molto piccoli l'utensile finirebbe
per danneggiare il profilo stesso.
In questi punti il TNC interromperà pertanto l'esecuzione del
programma, emettendo il messaggio d'errore "Raggio uten. troppo
grande".
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli
elementi del profilo, come per gli spigoli interni, facendo passare
l'utensile da questo punto.
Programmare la funzione M97 nel blocco nel quale è definito lo
spigolo esterno.
Invece della funzione
M97 si dovrebbe utilizzare
la funzione molto più potente
M120 LA, vedere
"Precalcolo del profilo con correzione del raggio
(LOOK AHEAD): M120 (opzione software
Miscellaneous functions)", Pagina 330!
Attivazione
La funzione M97 è attiva solo nel blocco di programma, nel quale è
programmata.
Con la funzione M97 la lavorazione degli spigoli
rimane incompleta. In questi casi occorre ripassarli
con un utensile avente un raggio più piccolo.
Blocchi esemplificativi NC
N50 G99 G01 ... R+20 * Raggio utensile grande
...
N130 X ... Y ... F ... M97 *
Posizionamento sul punto 13 del profilo
N140 G91 Y-0,5 ... F ... *
Lavorazione del gradino piccolo 13 e 14
N150 X+100 ... * Posizionamento sul punto 15 del profilo
N160 Y+0,5 ... F ... M97 * Lavorazione del gradino piccolo 15 e 16
N170 G90 X ... Y ... * Posizionamento sul punto 17 del profilo
