La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12.2
12
TNC 620 | Manuale utente Programmazione DIN/ISO | 4/2014
369

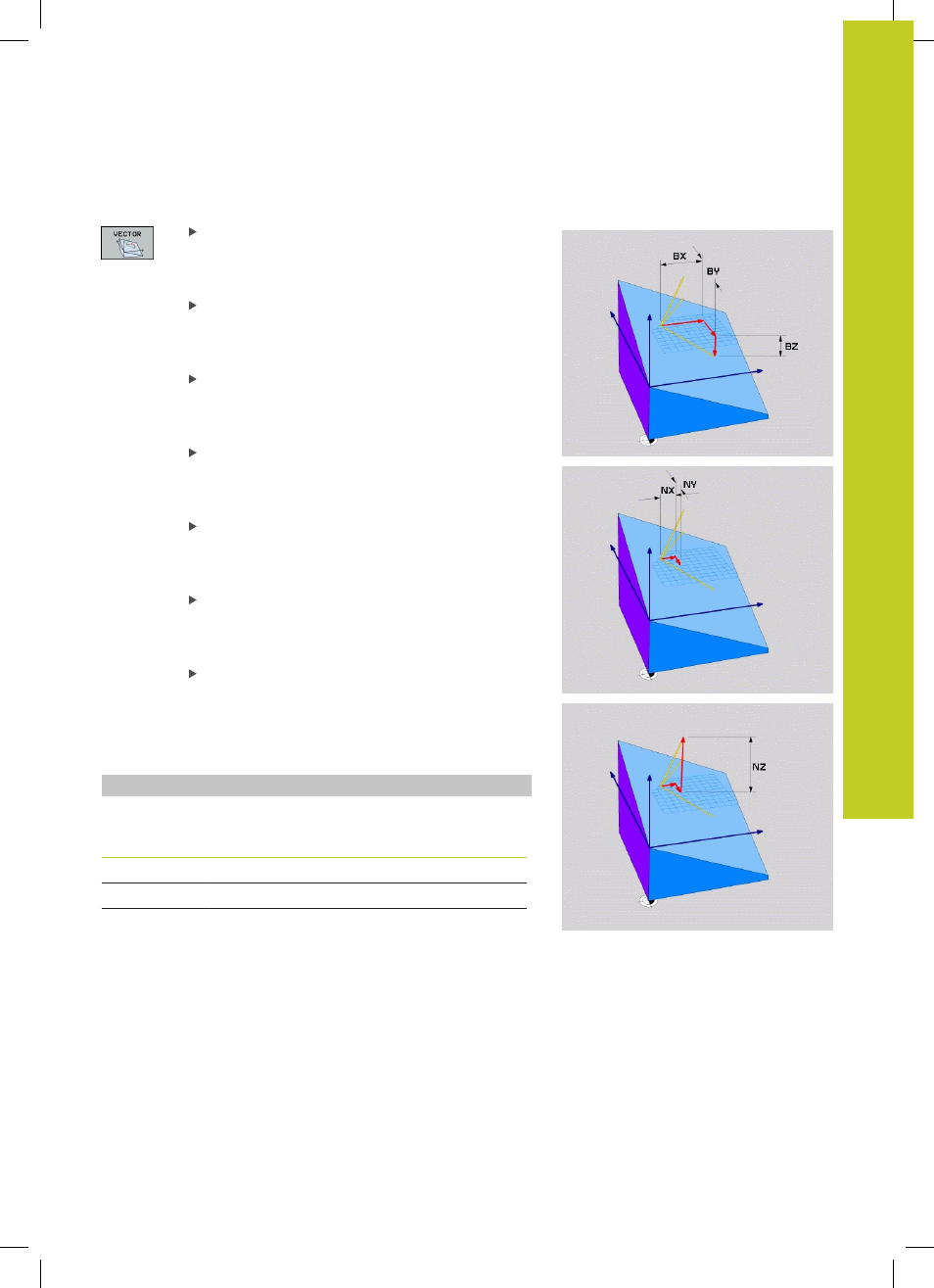

Parametri di immissione
Componente X del vettore base?: componente
X
BX del vettore base B (vedere figura in alto a
destra). Campo di immissione: da -9,9999999 a
+9,9999999
Componente Y del vettore base?: componente
Y
BY del vettore base B (vedere figura in alto a
destra). Campo di immissione: da -9,9999999 a
+9,9999999
Componente Z del vettore base?: componente
Z
BZ del vettore base B (vedere figura in alto a
destra). Campo di immissione: da -9,9999999 a
+9,9999999
Componente X del vettore normale?:
componente X
NX del vettore normale N (vedere
figura in centro a destra). Campo di immissione: da
-9,9999999 a +9,9999999
Componente Y del vettore normale?:
componente Y
NY del vettore normale N (vedere
figura in centro a destra). Campo di immissione: da
-9,9999999 a +9,9999999
Componente Z del vettore normale?:
componente Z
NZ del vettore normale N (vedere
figura in basso a destra). Campo di immissione: da
-9,9999999 a +9,9999999
Continuare con le caratteristiche di
posizionamento, vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 375
Blocco NC
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Sigle utilizzate
Sigla
Significato
VECTOR
Inglese vector = vettore
BX, BY, BZ
Vettore base:
componenti X
,
Y
e
Z
NX, NY, NZ
Vettore normale:
componenti X
,
Y
e
Z
