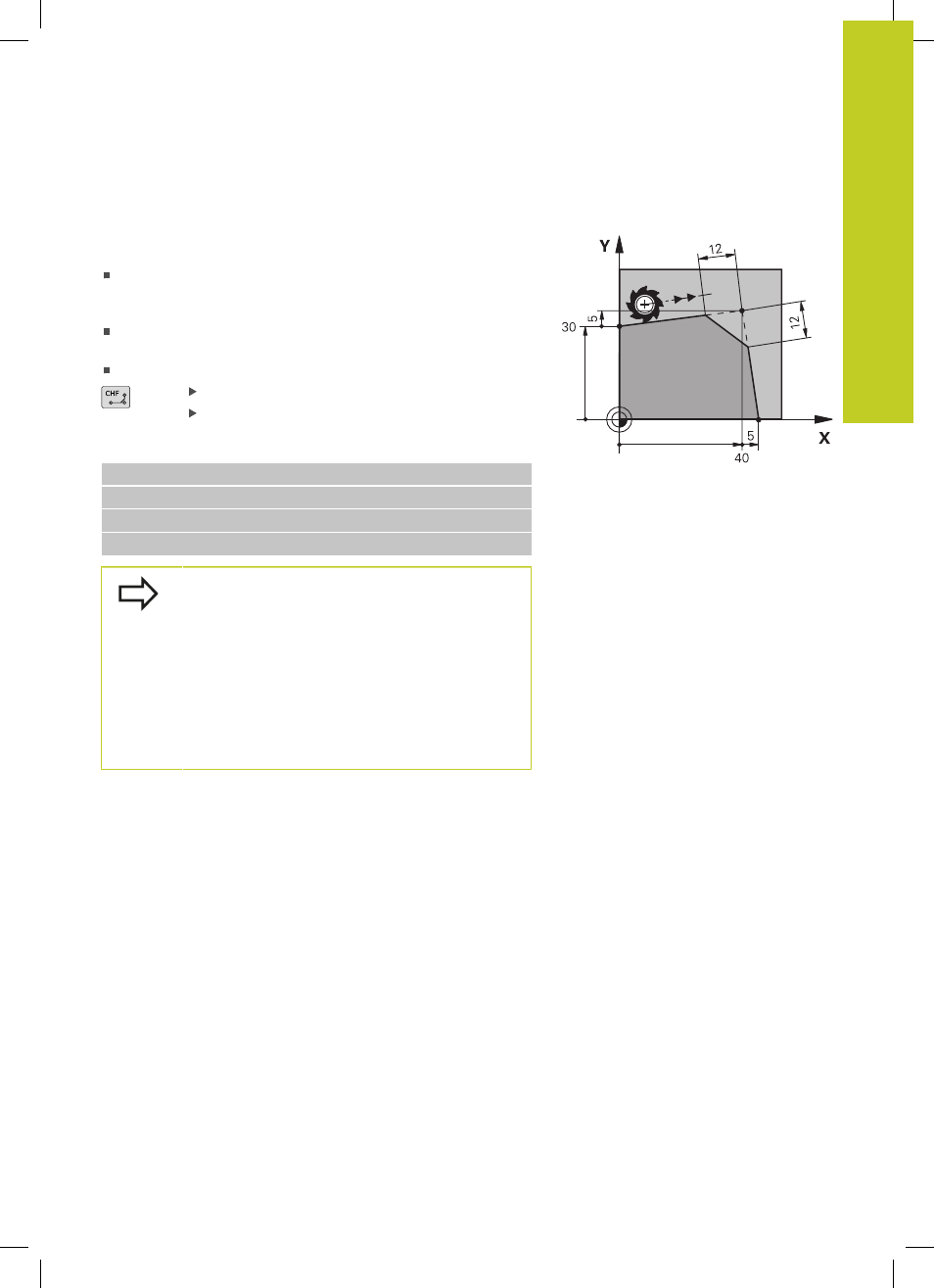

Inserimento di uno smusso tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette
possono essere smussati.
Nei blocchi lineari prima e dopo il blocco
G24 si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
La correzione del raggio prima e dopo il blocco
G24 deve essere
uguale
Lo smusso deve poter essere eseguito con l'utensile attuale.
Smusso: lunghezza dello smusso, se necessario:
Avanzamento F (attivo solo nel blocco G24)
Blocchi esemplificativi NC
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
La lavorazione del profilo non può iniziare con un
blocco
G24.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo viene tagliato dallo smusso e non viene
più considerato parte del profilo.
L'avanzamento programmato in un blocco CHF è
attivo solo in questo blocco. Dopo il blocco ridiventa
attivo l'avanzamento programmato nel blocco
precedente.
