Programmazione: lavorazione a più assi
12.2 La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12
378
TNC 620 | Manuale utente Programmazione DIN/ISO | 4/2014
Selezione di possibilità di orientamento alternative: SEQ +/–
(immissione opzionale)
Dalla posizione che è stata definita nel piano di lavoro, il TNC deve
calcolare la posizione appropriata degli assi rotativi presenti sulla
macchina. Di regola si ottengono sempre due soluzioni possibili.
Mediante il pulsante
SEQ, si imposta quale delle soluzioni possibili il
TNC deve utilizzare:
SEQ+ posiziona l'asse master in modo che questo assuma un
angolo positivo. L’asse master è il 1° asse rotativo a partire
dall'utensile oppure l'ultimo asse rotativo a partire dalla tavola

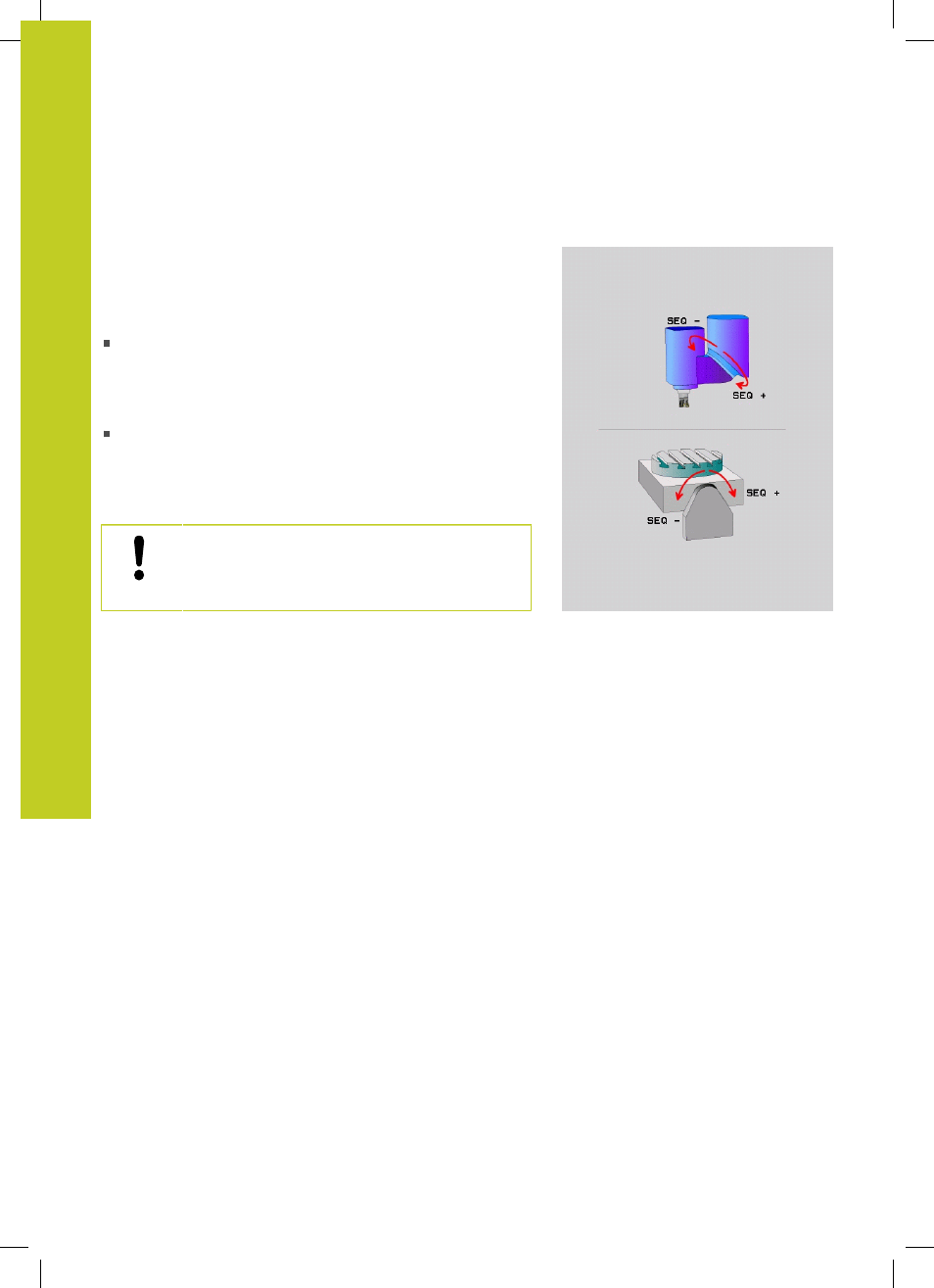

(in funzione della configurazione della macchina, vedere anche la
figura in alto a destra)
SEQ- posiziona l'asse master in modo che questo assuma un
angolo negativo
Se la soluzione selezionata mediante SEQ non si trova nel campo di
spostamento della macchina, il TNC emette il messaggio d'errore
Angolo non consentito.
Se si impiega la funzione
PLANE AXIAL il pulsante
SEQ non ha alcuna funzione.
1 Il TNC controlla prima se entrambe le soluzioni possibili si
trovano nel campo di spostamento degli assi rotativi
2 Se questo è il caso, il TNC sceglie la soluzione che si raggiunge
con il percorso più breve
3 Se una sola soluzione è possibile nel campo di spostamento, il
TNC utilizza tale soluzione
4 Se non esiste nessuna soluzione nel campo di spostamento, il
TNC emette il messaggio d'errore
Angolo non consentito
Se non si definisce
SEQ, il TNC determina la soluzione nel modo
seguente:
