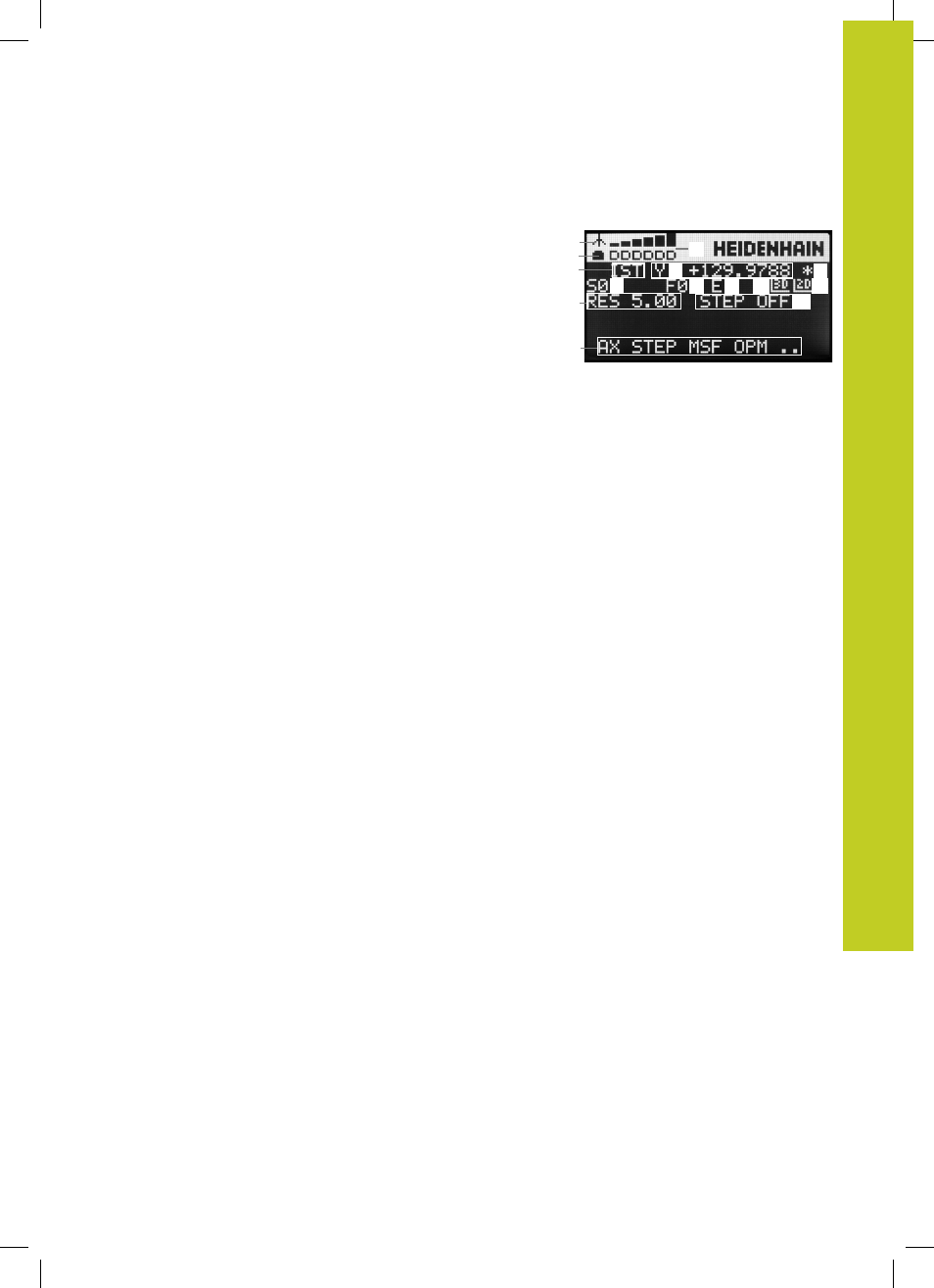

Display volantino
1 Solo per volantino radio HR 550 FS : visualizzazione se il
volantino si trova nella docking station o se è attiva la modalità
radio
2 Solo per volantino radio HR 550 FS : visualizzazione
dell'intensità di campo, 6 barre = intensità di campo massima
3 Solo per volantino radio HR 550 FS : stato di carica
dell'accumulatore, 6 barre = stato di carica massimo. Durante
l'operazione di carica una barra scorre da sinistra verso destra
4
REALE: tipo di indicazione di posizione
5
Y+129.9788: posizione dell'asse selezionato
6
*: STIB (controllo numerico in funzione); esecuzione programma
avviata o asse in movimento
7 S0: numero giri corrente del mandrino
8 F0: avanzamento corrente, con cui l'asse selezionato viene
spostato al momento
9
E: messaggio di errore presente
10
3D: la funzione Rotazione piano di lavoro è attiva
11
2D: la funzione Rotazione base è attiva
12
RES 5.0: risoluzione del volantino attiva. Percorso in mm/giro (°/
giro per assi rotativi), che l'asse selezionato esegue per un giro
della manopola del volantino
13
STEP ON o OFF: posizionamento incrementale attivo o inattivo.
Con funzione attiva il TNC visualizza anche l'incremento di
traslazione attivo
14 Livello softkey: selezione di diverse funzioni, descrizione nei
paragrafi successivi
