6.2 Generalità relative alle funzioni di
traiettoria
Programmazione spostamento utensile per una
lavorazione
Se si crea un programma di lavorazione, si programmano in
successione le funzioni traiettoria per i singoli elementi del
profilo del pezzo. Solitamente si inseriscono a tale scopo
le
coordinate per i punti finali degli elementi di profilo riportate
sul disegno quotato. Da questi dati di coordinate, dai dati utensile
e dalla correzione del raggio, il TNC calcola il percorso effettivo
dell'utensile.
Il TNC sposta contemporaneamente tutti gli assi programmati nel
blocco di programma di una funzione di traiettoria.
Movimenti paralleli agli assi macchina
Il blocco di programma contiene un dato di coordinata: il TNC
sposta l'utensile parallelamente all'asse programmato.
A seconda del tipo della macchina nella lavorazione si muove
l'utensile o la tavola della macchina con il pezzo ivi serrato. Nella
programmazione della traiettoria si suppone di norma che sia
l'utensile a muoversi.
Esempio:
N50 G00 X+100 *
N50
Numero blocco
G00
Funzione traiettoria "Retta in rapido"
X+100
Coordinate del punto finale

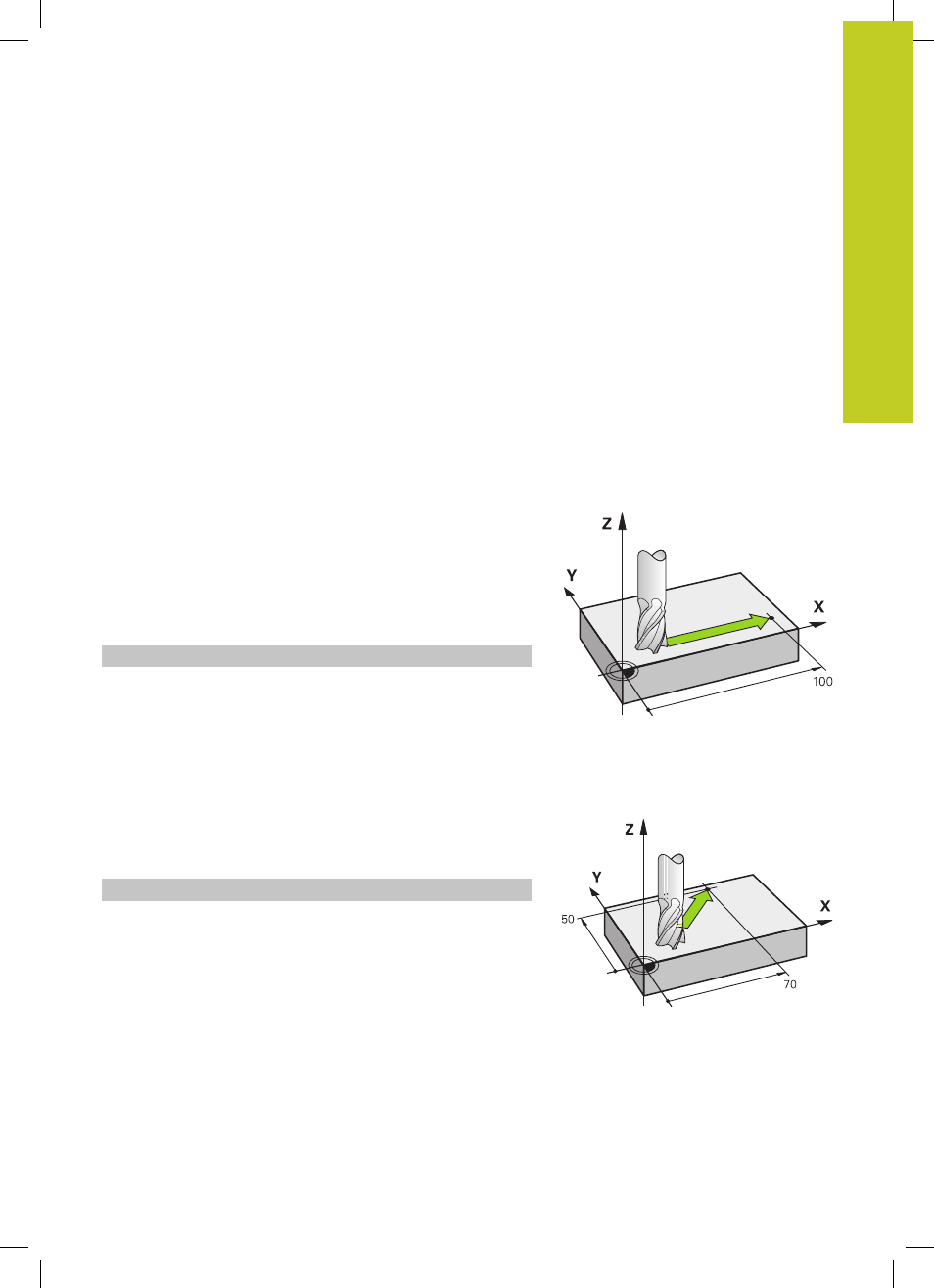

L'utensile mantiene le coordinate Y e Z e si porta sulla posizione
X = 100. Vedere figura.
Movimenti nei piani principali
Il blocco di programma contiene due dati di coordinata: il TNC
sposta l'utensile nel piano programmato.
Esempio
N50 G00 X+70 Y+50 *
L'utensile mantiene la coordinata Z e si porta nel piano XY sulla
posizione X = 70, Y = 50. Vedere figura.
