Introduzione diretta di formule 9.9
9
TNC 620 | Manuale utente Programmazione DIN/ISO | 4/2014
295

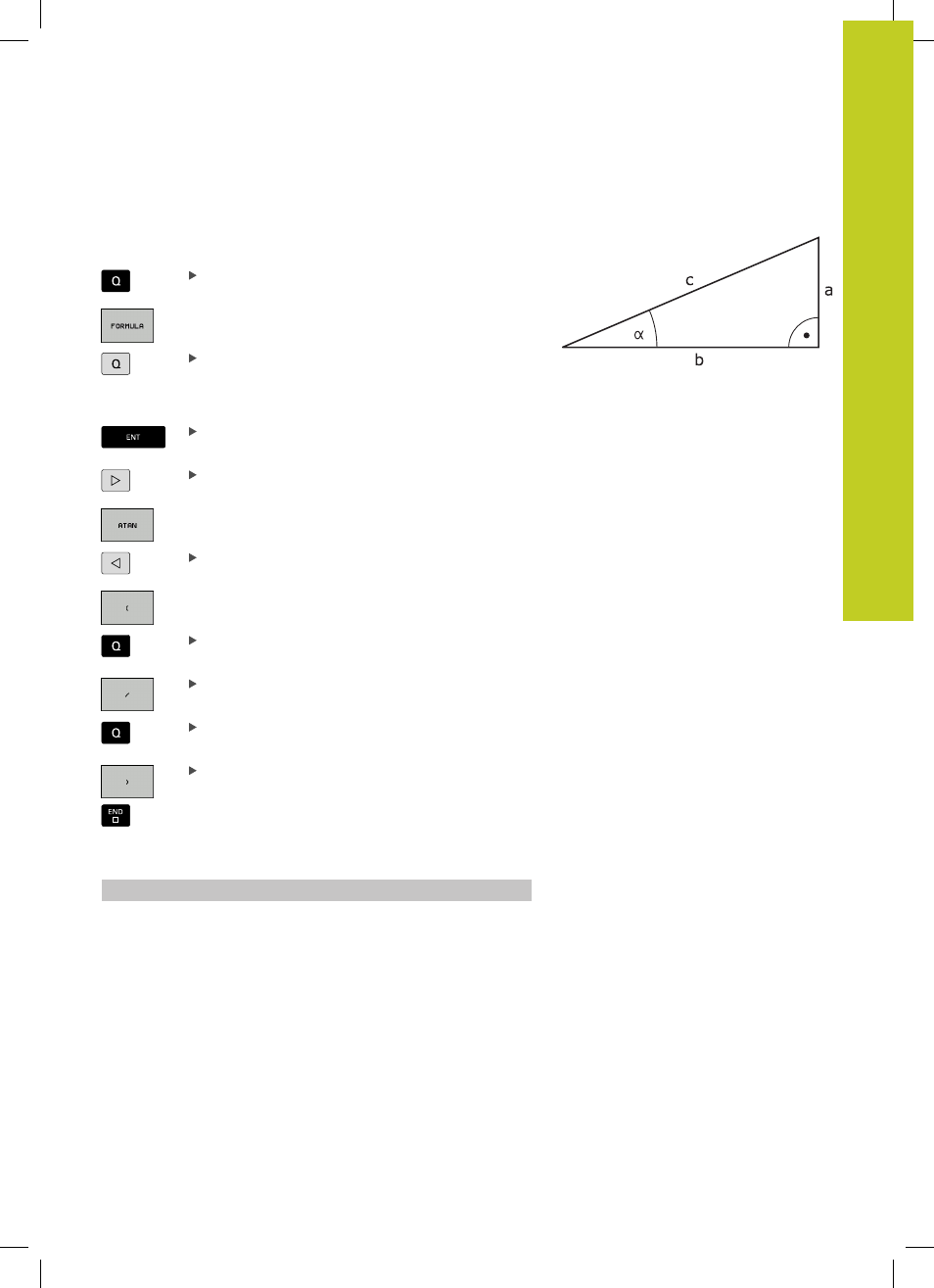

Esempio di inserimento
Calcolo dell'angolo con arctan da altezza (Q12) e base (Q13);
assegnazione del risultato a Q25:
Selezione dell'introduzione di formule: Premere il
tasto Q e il softkey FORMULA o utilizzare la forma
abbreviata:
Premere il tasto Q sulla tastiera ASCII .
NR. PARAMETRO PER RISULTATO?
Inserire
25 (numero parametro) e premere il tasto
ENT.
Commutare il livello softkey e selezionare la
funzione arcotangente.
Commutare il livello softkey e aprire parentesi.
Inserire
12 (numero parametro Q).
Selezionare l'operazione di divisione.
Inserire
13 (numero parametro Q).
Chiudere la parentesi e terminare l'introduzione
della formula.
Blocco esemplificativo NC
37 Q25 = ATAN (Q12/Q13)
