HEIDENHAIN TNC 320 355
14.1 Gr
afica

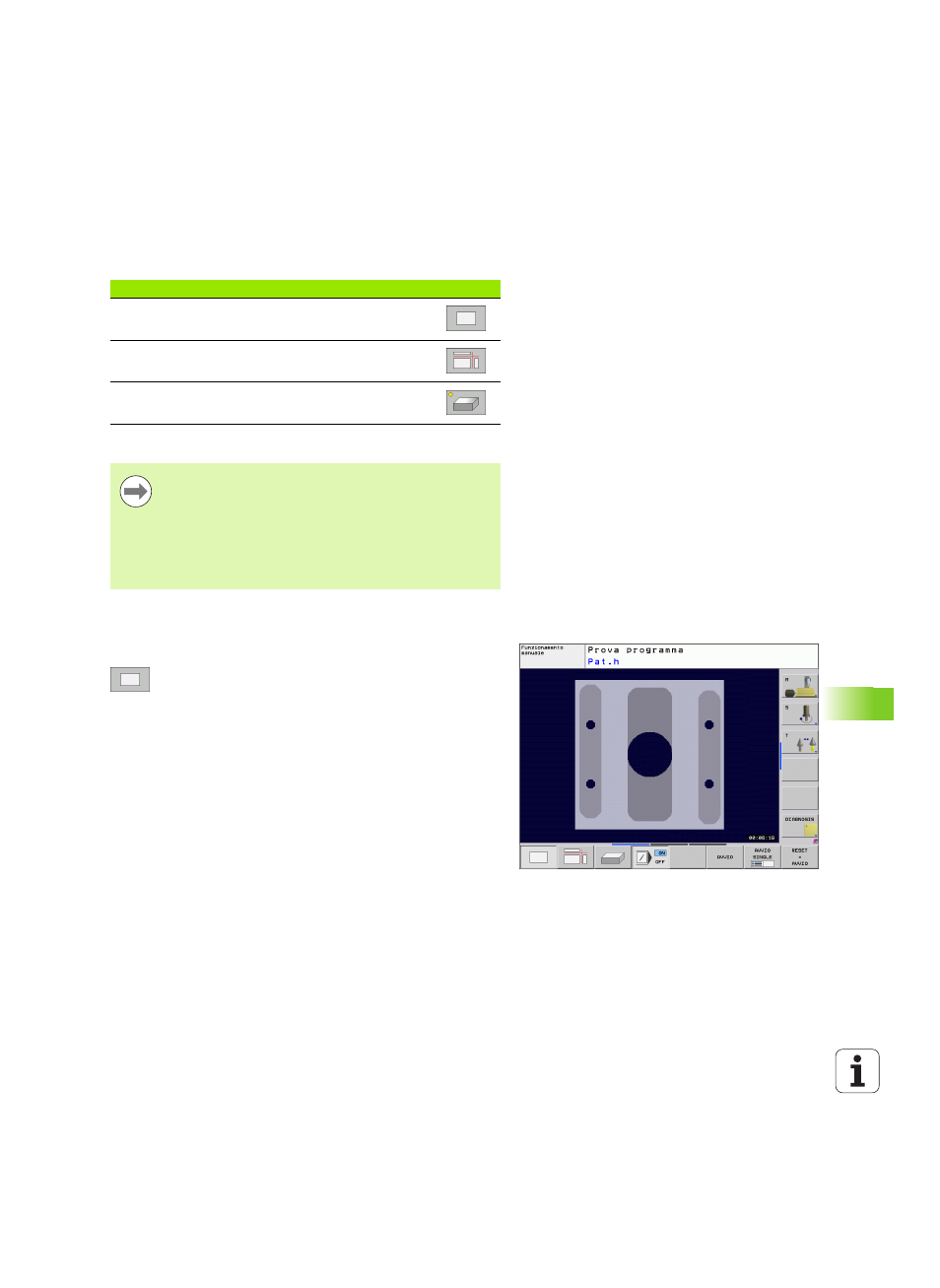

Panoramica: viste
Nei modi operativi di esecuzione del programma e nel modo operativo
Prova programma il TNC visualizza i seguenti softkey:
Limitazione durante l'esecuzione del programma
Vista dall'alto
La simulazione grafica in questa vista è la più veloce.
U Selezionare con il softkey la vista dall'alto
U Per la rappresentazione della profondità in questa
grafica si applica la seguente regola: quanto più è
profondo, tanto più è scuro
Vista Softkey
Vista dall'alto
Rappresentazione su 3 piani
Rappresentazione 3D
La rappresentazione grafica contemporanea alla
lavorazione non è possibile se il calcolatore del TNC è già
completamente impegnato con lavorazioni complesse o a
grande superficie. Esempio: spianatura di tutta la
superficie del pezzo grezzo con un utensile grande. In
questo caso il TNC non continua la simulazione grafica e
visualizza il messaggio ERROR nella finestra grafica, mentre
la lavorazione continua ad essere eseguita.
