HEIDENHAIN TNC 320 303
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)
U Distanza del centro di rotazione dalla punta utens.
(incrementale): il TNC orienta l'utensile (la tavola) intorno alla punta
dell'utensile. Con il parametro DIST. si sposta il centro di rotazione
del movimento di orientamento rispetto alla posizione attuale della
punta dell'utensile.
U Avanzamento? F= : velocità con cui l'utensile deve orientarsi
Orientamento degli assi rotativi in un blocco separato
Se si vogliono orientare gli assi rotativi in un blocco di posizionamento
separato (selezionando l’opzione STAY), procedere nel modo seguente:
U Selezionare una qualsiasi funzione PLANE, definire il posizionamento
automatico con STAY. Durante l’elaborazione il TNC calcola i valori di
posizione degli assi rotativi della macchina e li memorizza nei
parametri di sistema Q120 (asse A), Q121 (asse B) e Q122 (asse C)
U Definire il blocco di posizionamento con i valori angolari calcolati dal
TNC
Blocchi esemplificativi NC: rotazione di una macchina con tavola
rotante C e tavola orientabile A su un angolo solido B+45°
1
1
1
1
Importante!

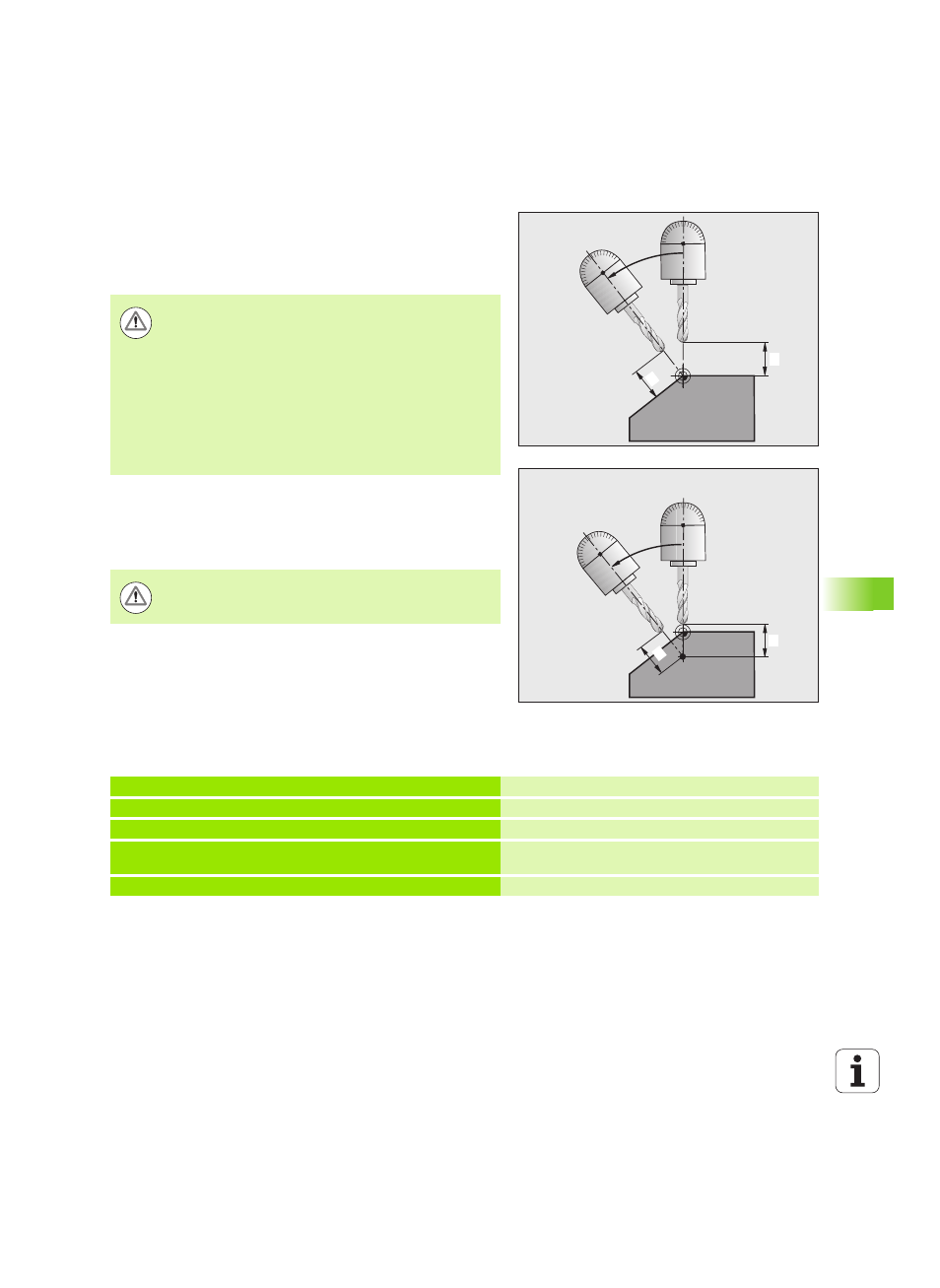

„ Se prima dell’orientamento l’utensile si trova già alla
distanza indicata rispetto al pezzo, anche dopo
l’orientamento l’utensile rimane sulla stessa posizione in
modo relativo (vedere figura in centro a destra,
1 =
DIST.)
„ Se prima dell’orientamento l’utensile non si trova già alla
distanza indicata rispetto al pezzo, dopo l’orientamento
l’utensile viene spostato in modo relativo rispetto alla
posizione originale (vedere figura in basso a destra,
1 =
DIST.)
Preposizionare l'utensile in modo che durante
l'orientamento venga esclusa qualsiasi possibilità di
collisione tra utensile e pezzo (dispositivo di serraggio).
...
12 L Z+250 R0 FMAX Posizionamento ad altezza di sicurezza
13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY Definizione e attivazione della funzione PLANE
14 L A+Q120 C+Q122 F2000 Posizionamento dell’asse rotativo con i valori
calcolati dal TNC
... Definizione della lavorazione nel piano ruotato
