262 Programmazione: funzioni ausiliarie
9.3 F
unzioni ausiliar
ie per indicazioni di coor
dinat
e
9.3 Funzioni ausiliarie per
indicazioni di coordinate
Programmazione di coordinate riferite alla
macchina: M91/M92

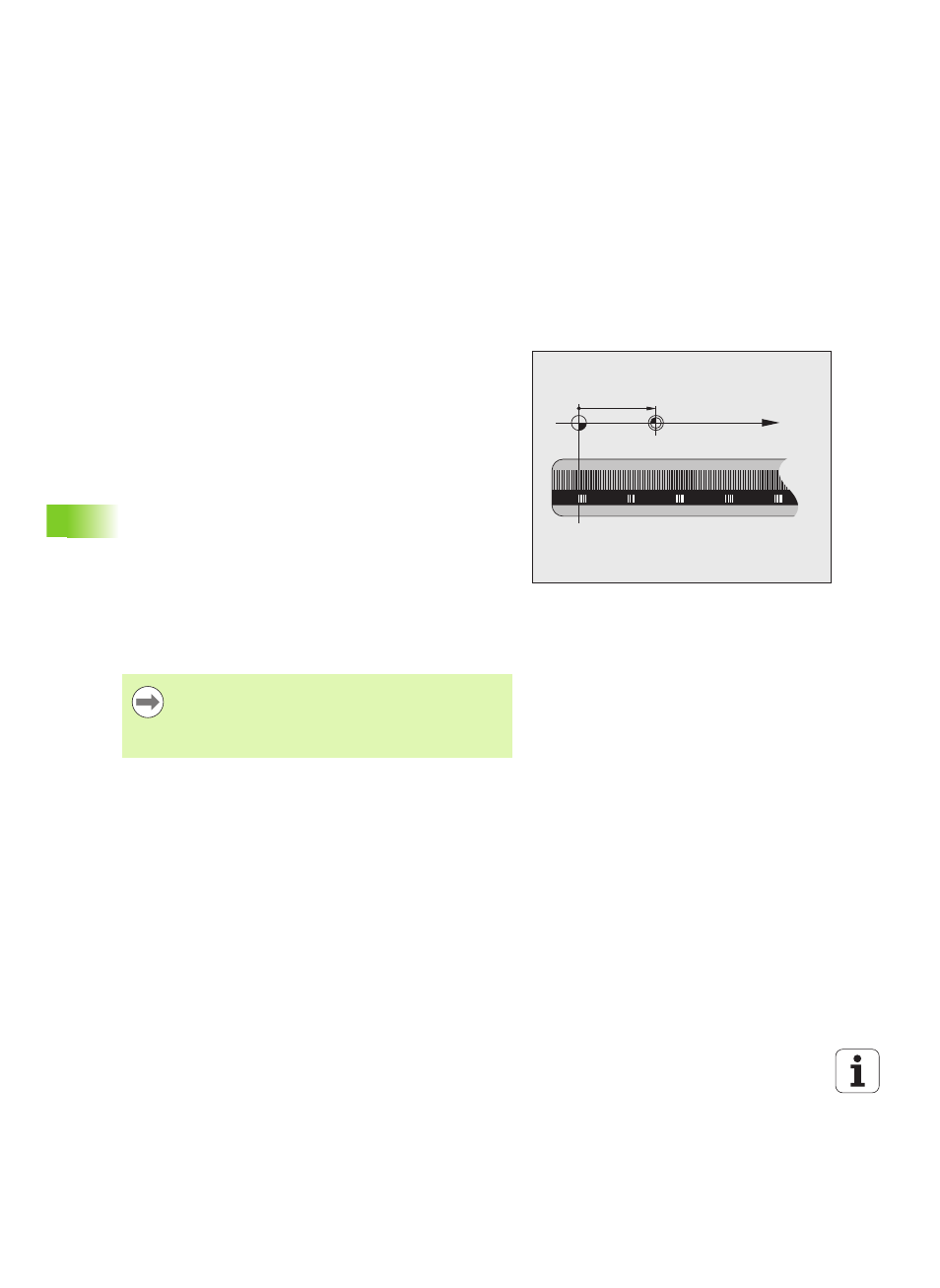

Origine riga graduata
Sulla riga graduata un indice di riferimento definisce la posizione
dell'origine (punto zero) della riga graduata.
Origine macchina
L'origine macchina è necessaria per definire
„ le limitazioni del campo di traslazione (finecorsa software)
„ il posizionamento su punti fissi riferiti alla macchina (ad es. posizione
di cambio utensile)
„ l'impostazione dell'origine del pezzo
Il costruttore della macchina indica per ogni asse la distanza
dell'origine macchina dall'origine riga graduata in un parametro
macchina.
Comportamento standard
Il TNC riferisce le coordinate all'origine del pezzo, vedere
"Impostazione origine senza sistema di tastatura 3D", pagina 318.
Comportamento con M91 – Origine macchina
Se in blocchi di posizionamento le coordinate devono riferirsi all'origine
macchina, impostare in tali blocchi la funzione M91.
Il TNC visualizzerà i valori delle coordinate riferiti all'origine della
macchina. Nella visualizzazione di stato commutare la visualizzazione
delle coordinate su REF, vedere "Visualizzazioni di stato", pagina 61.
X (Z,Y)
X
MP
Se in un blocco M91 si programmano coordinate
incrementali, queste coordinate sono riferite all'ultima
posizione M91 programmata. Se nel programma NC attivo
non è programmata alcuna posizione M91, le coordinate
sono riferite alla posizione attuale dell'utensile.
