330 Funzionamento manuale e allineamento
12.6 Calibr
a
zione del sist
ema di tastat
ur
a 3D
Calibrazione della lunghezza efficace

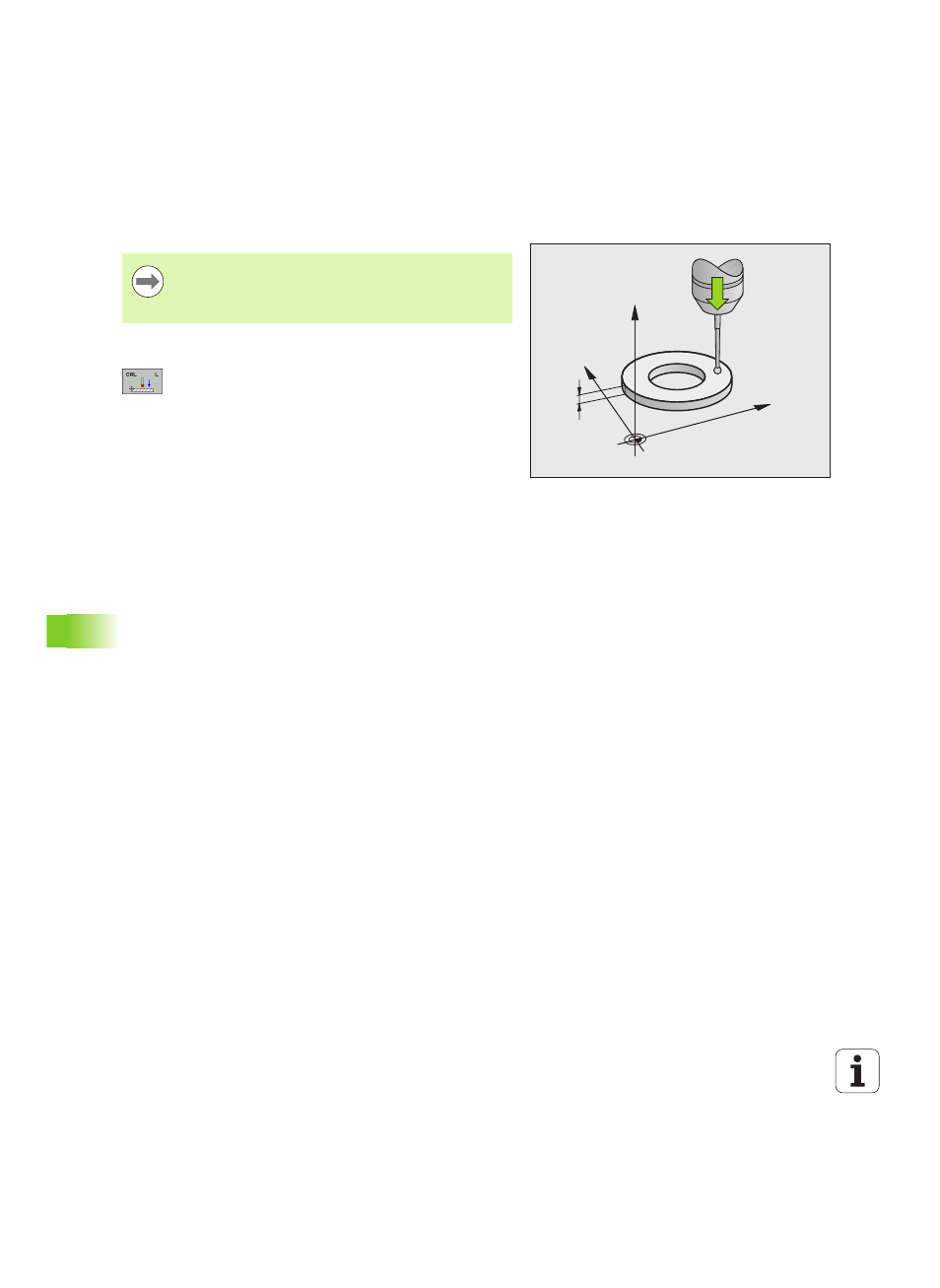

U Impostare l'origine nell'asse del mandrino in modo da avere per la
tavola della macchina: Z=0.
U Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizza una finestra menu
con 4 campi di introduzione
U Impostare l'asse utensile (tasto di movimentazione
asse)
U ORIGINE: introdurre lo spessore dell'anello di
regolazione
U I campi RAGGIO SFERA EFFICACE e LUNGHEZZA EFFICACE
non devono essere compilati
U Accostare il tastatore alla superficie dell'anello di
regolazione
U Se necessario modificare la direzione di spostamento:
effettuare la selezione mediante softkey o i tasti
cursore
U Tastatura della superficie: premere il tasto esterno di
START
5
Y
X
Z
La lunghezza efficace del tastatore si riferisce sempre
all'origine dell'utensile. Di regola il costruttore della
macchina colloca l'origine dell'utensile sul naso del
mandrino.
