HEIDENHAIN TNC 320 145
5.3 Cor
rezione ut
ensile
Traiettorie con correzione del raggio: G42 e G41
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.

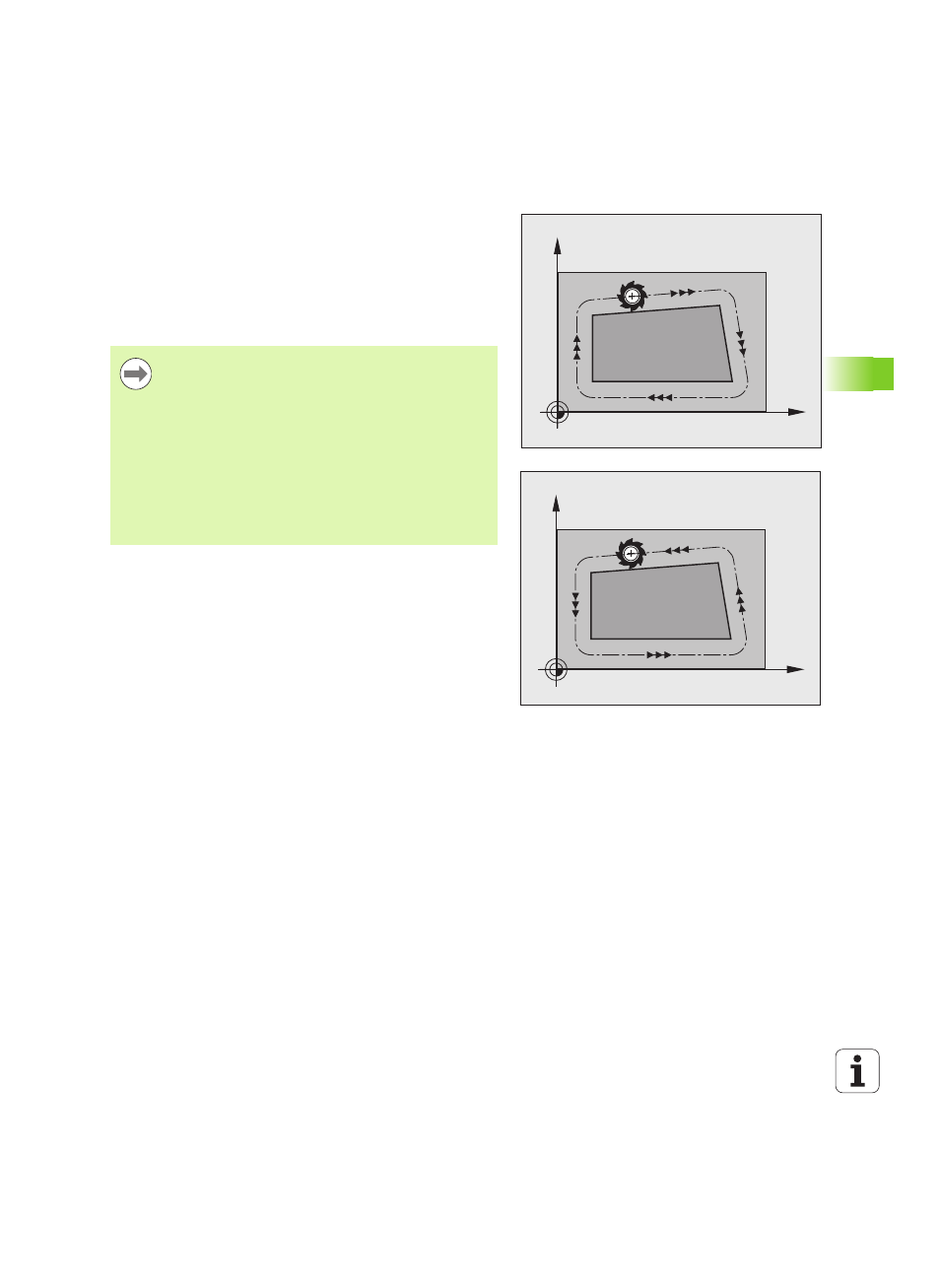

Vedere figure.
X
Y
G41
X
Y
G42
G43 L'utensile trasla a destra del profilo
G42 L'utensile trasla a sinistra del profilo
Tra due blocchi di programma con differente correzione
del raggio G43 e G42 nel piano di lavoro deve trovarsi
almeno un blocco di spostamento senza correzione del
raggio, (quindi con G40).
Il TNC attiva una correzione del raggio alla fine del blocco
in cui viene programmata per la prima volta.
Al primo blocco con correzione del raggio G42/G41 e alla
disattivazione con G40 il TNC posiziona l'utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Posizionare l'utensile prima del primo punto
del profilo o dopo l'ultimo punto del profilo, in modo da
non danneggiare il profilo.
