Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.

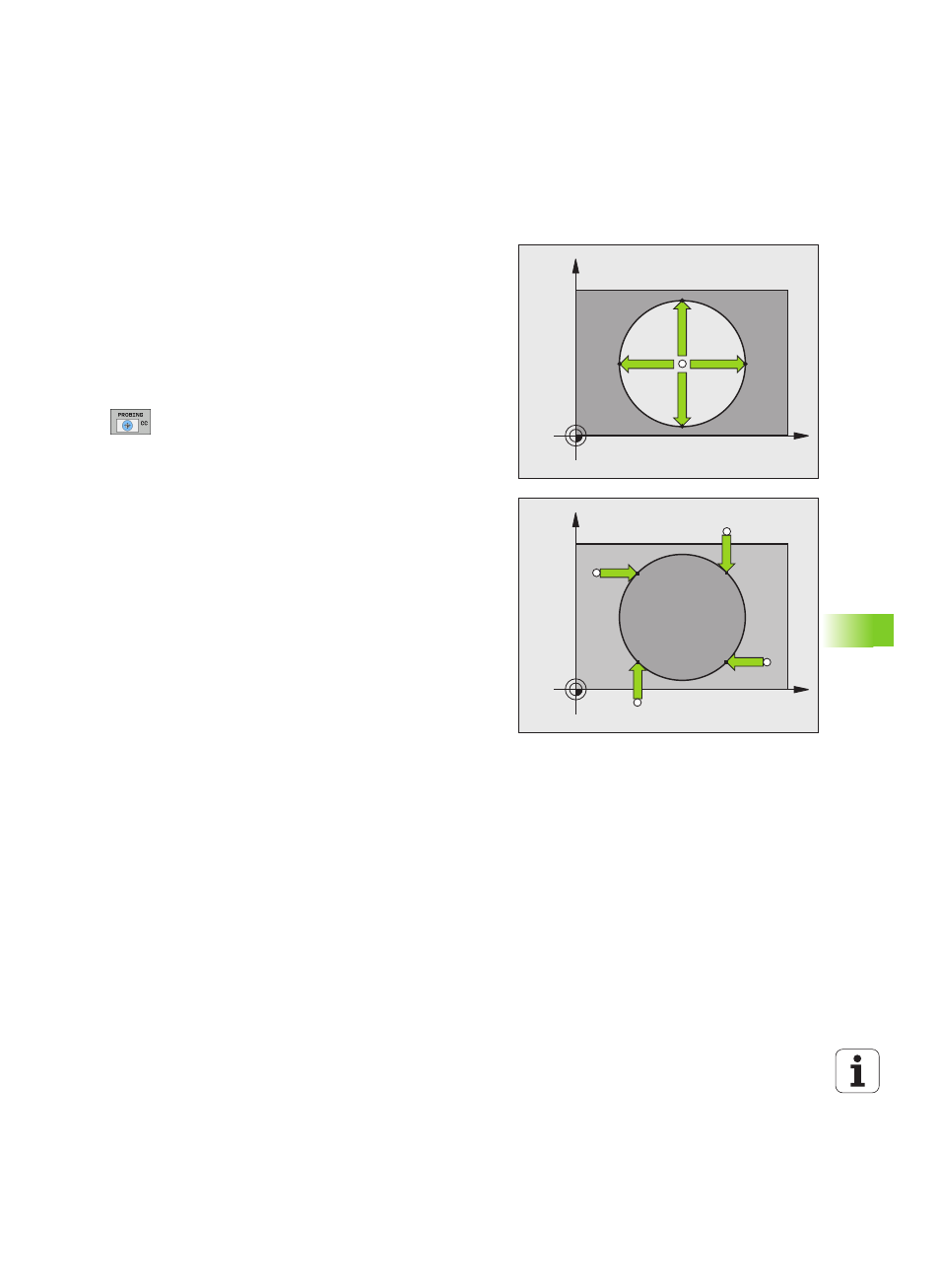

Cerchio interno
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
U
Posizionare la sfera di tastatura approssimativamente al centro del
cerchio
U
Selezione della funzione di tastatura: premere il
softkey TASTARE CC
U
Tastatura: premere 4 volte il tasto esterno di START. Il
tastatore tasterà uno dopo l'altro 4 punti sulla parete
circolare interna
U
ORIGINE
: introdurre le due coordinate dell'origine nella
finestra del menu e confermarla con il softkey
SETTARE PUNTI, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai
cicli di tastatura in una tabella origini", pagina 327 o
vedere "Inserimento dei valori di misura dai cicli di
tastatura in una tabella Preset", pagina 328)
U
Conclusione della funzione di tastatura: premere il
softkey END
Cerchio esterno
U
Posizionare la sfera di tastatura all'esterno del cerchio, vicino al
primo punto da tastare
U
Selezionare la direzione di tastatura mediante il relativo softkey
U
Tastatura: premere il tasto esterno di START
U
Ripetere la tastatura per i restanti 3 punti. Vedere figura in basso a
destra
U
ORIGINE
: introdurre le coordinate dell'origine e confermare con il
softkey SETTARE PUNTI, oppure registrare i valori in una tabella
(vedere "Inserimento dei valori di misura dai cicli di tastatura in una
tabella origini", pagina 327 o vedere "Inserimento dei valori di misura
dai cicli di tastatura in una tabella Preset", pagina 328)
U
Conclusione della funzione di tastatura: premere il softkey END
A tastatura terminata il TNC visualizzerà le coordinate attuali del centro
del cerchio e il raggio del cerchio PR.
