5 8

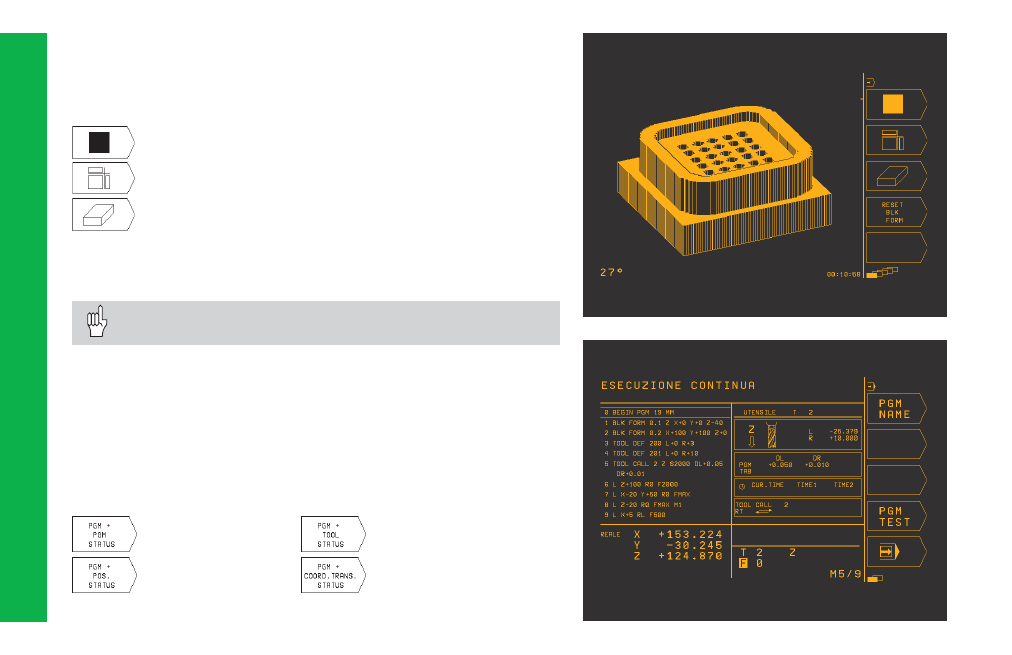

Grafica e visualizzazione di stato
Grafica di test
Nel modo operativo test programma il TNC può simulare
graficamente una lavorazione. Con i relativi softkey si possono
selezionare le seguenti viste:
In pianta
Rappresentazione su 3 piani
Rappresentazione 3D
Visualizzazione di stato
Lo schermo può essere suddiviso a piacere!
Nella sezione inferiore dello schermo si trovano, nei modi operativi di
esecuzione del programma, informazioni relative a
• la posizione dell'utensile
• l'avanzamento
• le funzioni supplementari attive
Mediante determinati softkey è possibile visualizzare ulteriori
informazioni di stato in una finestra sul video:
Informazione
sul programma
Posizioni dell'utensile
Dati d'utensile
Conversione
di coordinate
