2 4
Funzioni di traiettoria

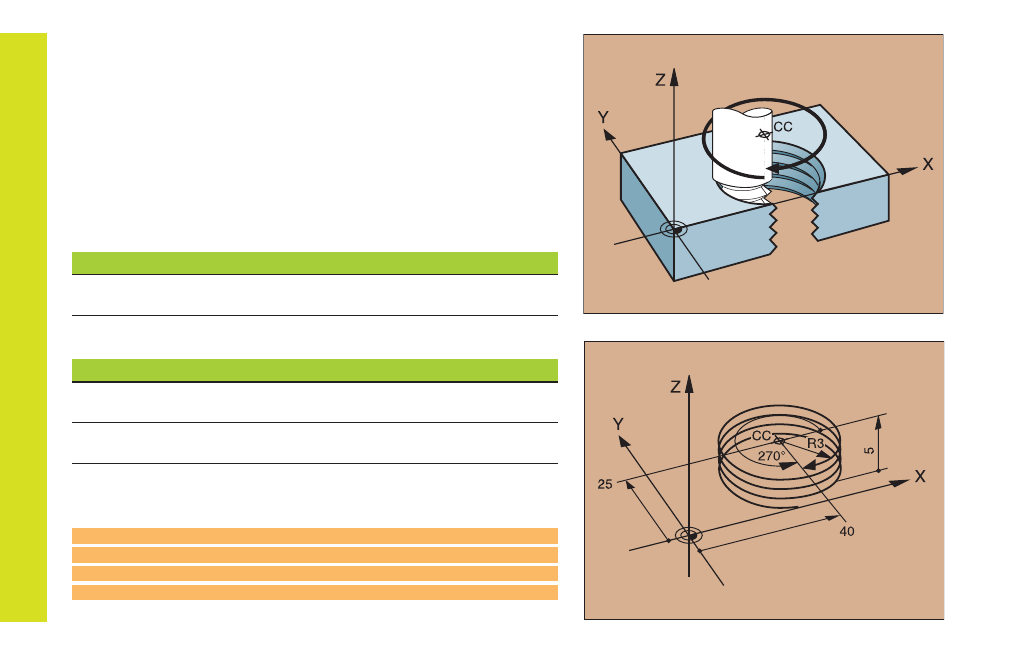

Interpolazione elicoidale (solo in coordinate polari)
Calcoli (direzione di fresatura dal basso verso l'alto)
Numero dei filetti:
n = Numero filetti + filetti incompleti
all'inizio e alla fine
Altezza totale: h = Passo P x numero filetti n
Angolo rotaz. incr.: IPA = Numero filetti n x 360°
Angolo di partenza: PA = Angolo per partenza filetto + angolo di
anticipo
Coord. di partenza: Z = Passo P x (numero filetti + anticipo alla
partenza della filettatura)
Forma della traiettoria elicoidale
Filettatura int. Direzione di lav. Senso rot. Correzione raggio
destrorsa Z+ DR+ RL
sinistrorsa Z+ DR– RR
destrorsa Z– DR– RR
sinistrorsa Z– DR+ RL
Filettatura est.
destrorsa Z+ DR+ RR
sinistrorsa Z+ DR– RL
destrorsa Z– DR– RL
sinistrorsa Z– DR+ RR
Filettatura M6 x 1 mm con 5 filetti:
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA-1800 IZ+5 DR- RL F50
