Generalità

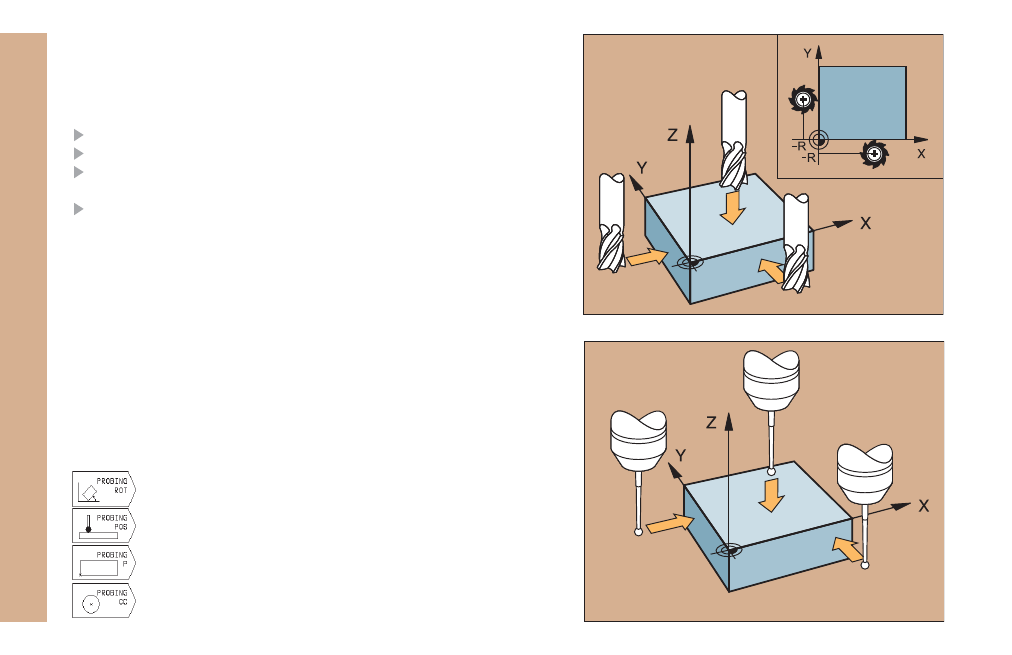

Determinazione del punto di riferimento senza
sistema di tastatura 3D
Nella determinazione del punto di riferimento l'indicazione del TNC
viene impostata sulle coordinate di una posizione del pezzo nota:
Montare un utensile zero a raggio noto
Selezionare il modo operativo manuale o volantino elettronico
Sfiorare la superficie di riferimento nell'asse utensile e introdurre la
lunghezza dell'utensile
Sfiorare le superfici di riferimento nel piano di lavoro e introdurre la
posizione del centro dell'utensile
Determinazione del punto di riferimento con il
sistema di tastatura 3D
La determinazione del punto di riferimento con il sistema di tastatura
HEIDENHAIN 3D risulta particolarmente veloce, semplice e precisa.
Nei modi operativi manuale e volantino elettronico sono disponibili le
seguenti funzioni di tastatura:
Rotazione base
Impostazione del punto di riferimento in un asse a libera scelta
Impostazione di uno spigolo quale punto di riferimento
Impostazione del centro del cerchio quale punto di riferimento
