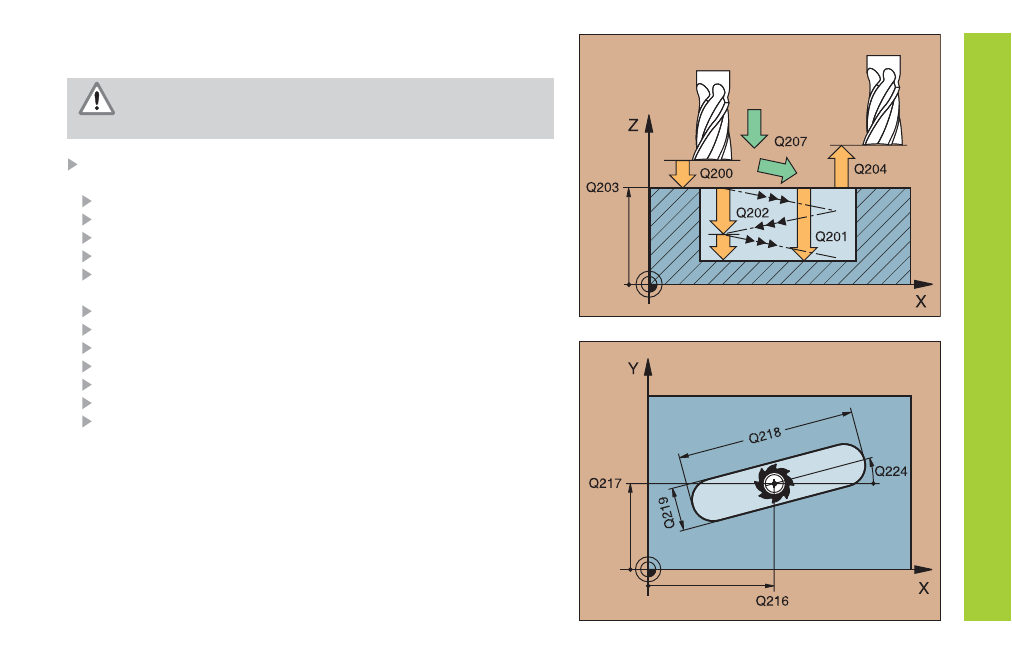

SCANALATURA CON PENETRAZIONE CON
PENDOLAMENTO (210)
Il diametro della fresa non deve essere maggiore della
larghezza della scanalatura e non inferiore ad un terzo della
larghezza della scanalatura.
CYCL DEF: selezionare il ciclo 210 SCANALATURA CON
PENETRAZIONE CON PENDOLAMENTO
Distanza di sicurezza: Q200
Profonditá distanza superficie pezzo – fondo scanalatura: Q201
Avanzamento fresatura: Q207
Profonditá di accostamento: Q202
Condizioni di lavoro (0/1/2) sgrossatura e finitura, solo
sgrossatura o solo finitura: Q215
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Centro 1. asse: Q216
Centro 2. asse: Q217
Lunghezza 1. lato: Q218
Lunghezza 2. lato: Q219
Angolo di rotazione intorno al quale viene ruotata l'intera
scanalatura: Q224
Il TNC effettua automaticamente un preposizionamento dell'utensile
nell'asse utensile e nel piano di lavoro. Nella grossatura l'utensile
penetra nel materiale con pendolamento da una all'altra estremità della
scanalatura. Pertanto non occorre alcuna foratura preliminare.
