Funzioni di traiettoria

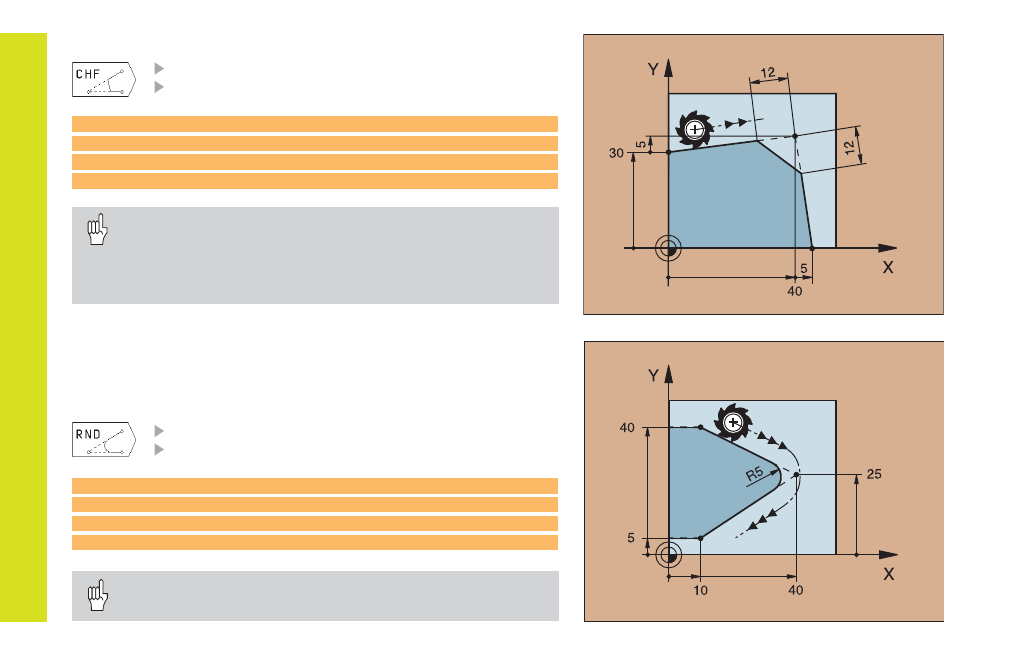

Inserimento di uno smusso tra due rette
Lunghezza dello smusso
Avanzamento F per lo smusso
Arrotondamento spigoli
L'inizio e la fine di un arco di cerchio costituiscono raccordi tangenziali
con gli elementi di profilo precedente e successivo.
Raggio R dell'arco di cerchio
Avanzamento F per l'arrotondamento degli spigoli
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12
10 L IX+5 Y+0
• Non iniziare il profilo con un blocco CHF!
• La correzione del raggio prima e dopo l'istruzione CHF deve
essere uguale!
• Lo smusso deve essere eseguibile con l'utensile
chiamato!
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Il cerchio di arrotondamento deve essere eseguibile con
l'utensile chiamato!
