1 8
Funzioni di traiettoria
Pagina 19
Pagina 22
Pagina 21
Pagina 21
Pagina 23

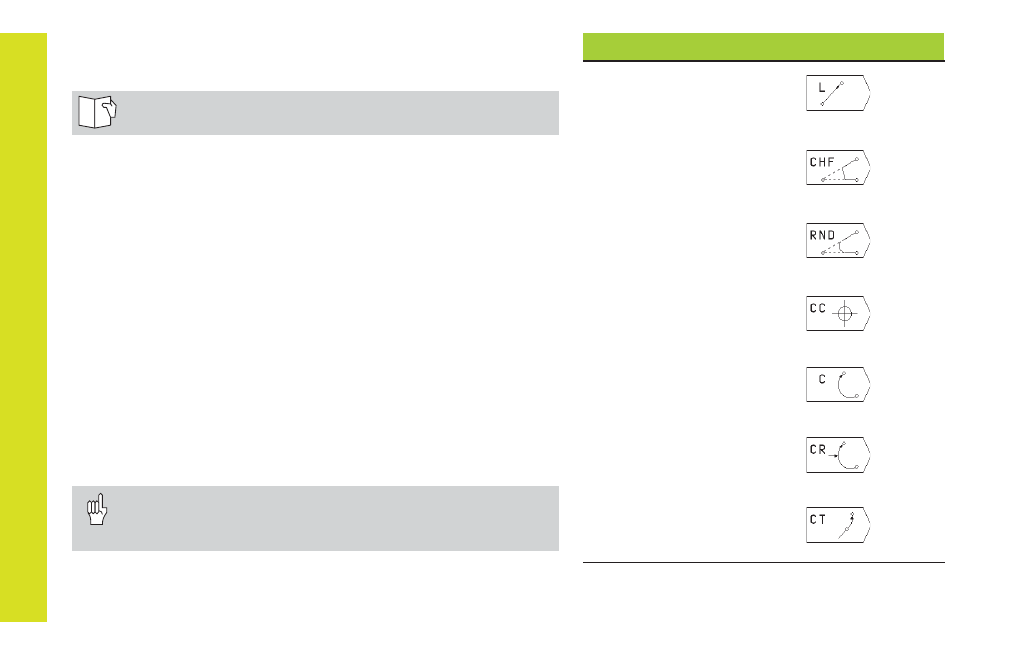

Funzioni di traiettoria
R e t t a
Smusso
tra due rette
Arrotondamento di spigoli
Introduzione del centro del
cerchio
o delle coordinate
p o l a r i
Traiettoria circolare
intorno
al centro del cerchio CC
Traiettoria circolare con
indicazione del raggio
Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo recedente
Pagina 20
Pagina 20
Funzioni di traiettoria per blocchi di
p o s i z i o n a m e n t o
Vedi „Programmazione: programmazione profili”.
C o n v e n z i o n e
Per la programmazione dei movimenti dell'utensile si suppone in
linea di principio che il movimento venga eseguito dall'utensile e
che il pezzo rimanga fermo.
Introduzione delle posizioni di arrivo
Le posizioni di arrivo possono essere introdotte in coordinate ortogonali
o polari, sia in valori assoluti che incrementali, o anche in modo
combinato, con valori assoluti e incrementali.
Dati da indicare nel blocco di posizionamento
Un blocco di posizionamento contiene i seguenti dati:
• Funzione di traiettoria
• Coordinate del punto finale (posizione di arrivo) dell'elemento
di profilo
• Correzione del raggio RR/RL/R0
• Avanzamento F
• Funzione supplementare M
Posizionare l'utensile all'inizio del programma di lavorazione
in modo tale da escludere ogni danneggiamento dell'utensile
stesso e del pezzo!
