vicinamento e abbandono del profilo

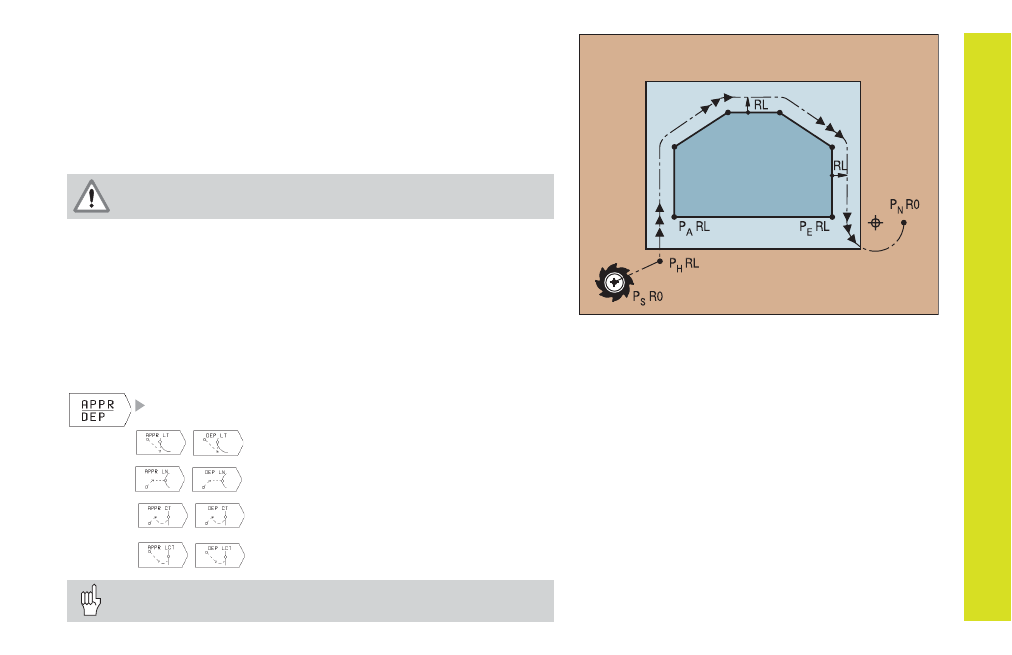

Avvicinamento e abbandono del profilo
Punto di partenza P
S
P
S
si trova all'esterno del profilo, il posizionamento avviene senza
correzione del raggio.
Punto ausiliario P
H
P
H
si trova all'esterno del profilo e viene calcolato dal TNC.
Il TNC sposta l'utensile dal punto di partenza P
S
al punto
ausiliario P
H
con l'ultimo avanzamento programmato.
Primo punto del profilo P
A
e ultimo punto del profilo P
E
Il primo punto del profilo P
A
viene programmato con l'istruzione APPR
(inglese: approach = avvicinamento). L'ultimo punto del profilo viene
programmato come d'abitudine.
Punto finale P
N
P
N
si trova all'esterno del profilo e risulta dall'istruzione DEP (inglese:
depart = abbandono). Il posizionamento su P
N
è automatico con R0.
Funzioni di traiettoria per l'avvicinamento e il distacco
Premere il tasto softkey con la funzione di traiettoria desiderata:
Retta con raccordo tangenziale
Retta perpendicolare al punto del profilo
Traiettoria circolare con raccordo tangenziale
Retta con cerchio di raccordo tangenziale al
profilo
• Programmare la correzione del raggio nell'istruzione APPR!
• Le istruzioni DEP annullano la correzione del raggio (R0)!
