72 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
 Posizionare il master lungo l'asse R.
 Allineare il master il più possibile vicino all'asse ed eseguire un
allineamento come descritto nel capitolo 1 (vedere "Allineamento
del pezzo a un asse" a pagina 27).
 Eseguire una singola misurazione dell'intero campo di movimento
utilizzando il master standard e annotare il risultato.
In questo esempio dell'applicazione della correzione LEC, un punto
all'estremità del campo di misura dell'asse viene rilevato utilizzando un
master da 8 pollici.
Utilizzare un master che consenta misurazioni della
maggior parte possibile del campo di movimento
dell'asse.

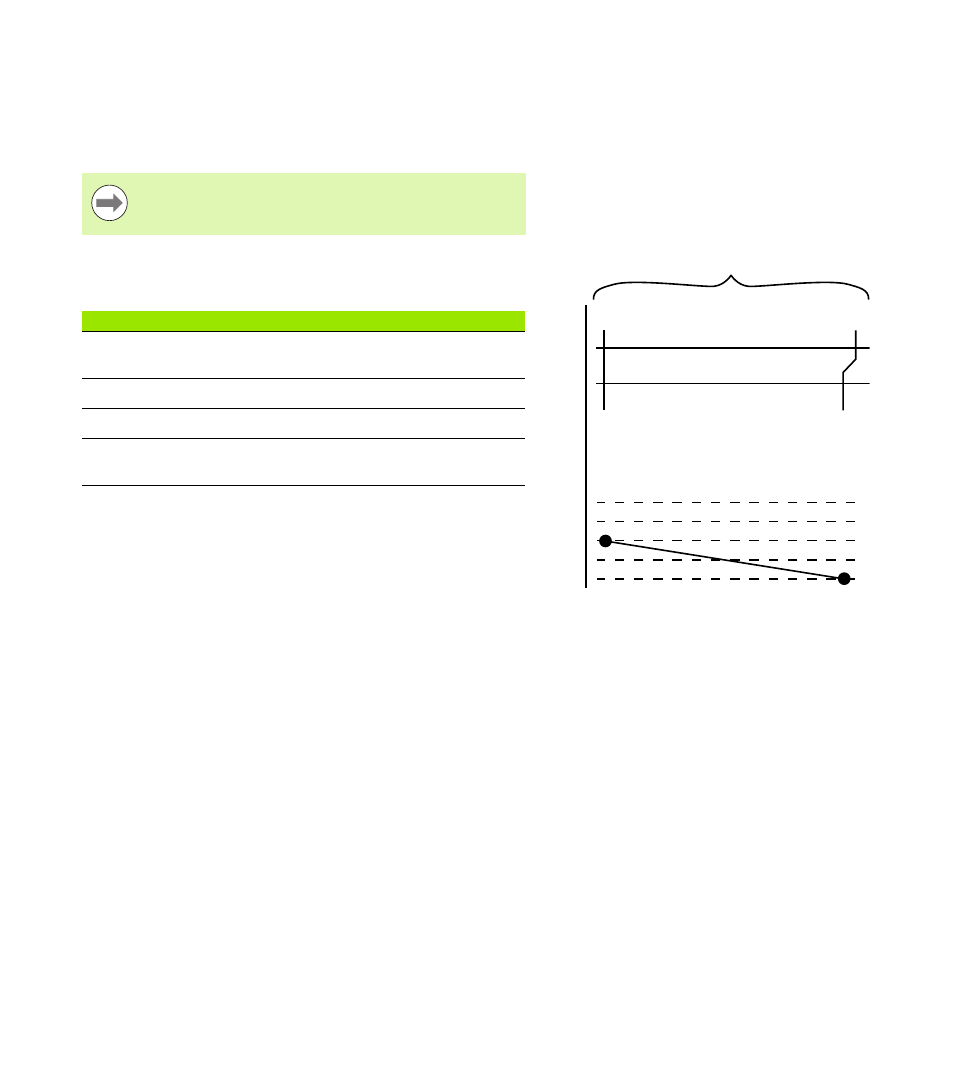

Esempio LEC utilizzando un master da 8 pollici
0
0
+0.02
+0.01
0.00
-0.01
-0.02
8.0
7.98
1
2
3
4
Numero Descrizione
1 : Lunghezza
master
Viene misurata l'intera lunghezza di 8 pollici
2 : Valori master Lunghezza certificata master
3 : Valori rilevati Lunghezza misurata master
4 : Grafico di
deviazione
Differenza tra valori standard e rilevati (non
inseriti in ogni videata)
