1.1 Panoramica ND 1200R
L'ND 1200R è un sistema di visualizzazione digitale avanzato (DRO)
per foratrici radiali con sistemi di misura analogici o TTL. Il sistema
consente all'operatore di inserire direttamente le coordinate
cartesiane o polari per posizioni dei punti. Questo mitiga i requisiti dei
fori preforati o una precedente lavorazione per svuotare i fori su una
macchina costosa. Il sistema imposta di default le coordinate
cartesiane all'immissione delle posizioni dei punti e le coordinate polari
quando ci si sposta su un punto.
Nel visualizzatore ND 1200R sono disponibili le seguenti funzioni.
 Superamento indici di riferimento per sistemi di misura con indici
singoli o a distanza codificata
 Correzione errore lineare
 Interfaccia utente LCD multilingua: la lingua viene selezionata
dall'utente
 Funzioni softkey programmabili per supportare le diverse attività
dell'utente
 Tasti freccia per massima semplicità di navigazione in liste e menu
 Compensazione per allineamento del pezzo eliminando la necessità
del complesso attrezzaggio
 Definizione punto assoluto e incrementale
 Azzeramento asse per definizione origine
 Tastiera numerica con:
 tasti numerici per immissione dati
 punto decimale e tasti +/- per immissione dati e regolazione del
contrasto dello schermo LCD
 Tasti personalizzabili che programmano i tasti del pannello e remoti
opzionali per inizializzare le funzioni di uso comune
 Programmi personalizzati per salvare le sequenze dei punti
 Immissione diretta di coordinate cartesiane o polari dei punti
 Matrici di foratura personalizzate per:
 Matrice
 matrice rettangolare
 matrice lineare
 matrice circolare
 Uscite jack audio per ambienti silenziosi o rumorosi
 Interruttore a pedale e tastiera remoti opzionali facilitano la
misurazione quando l'utente non è in prossimità del pannello
frontale

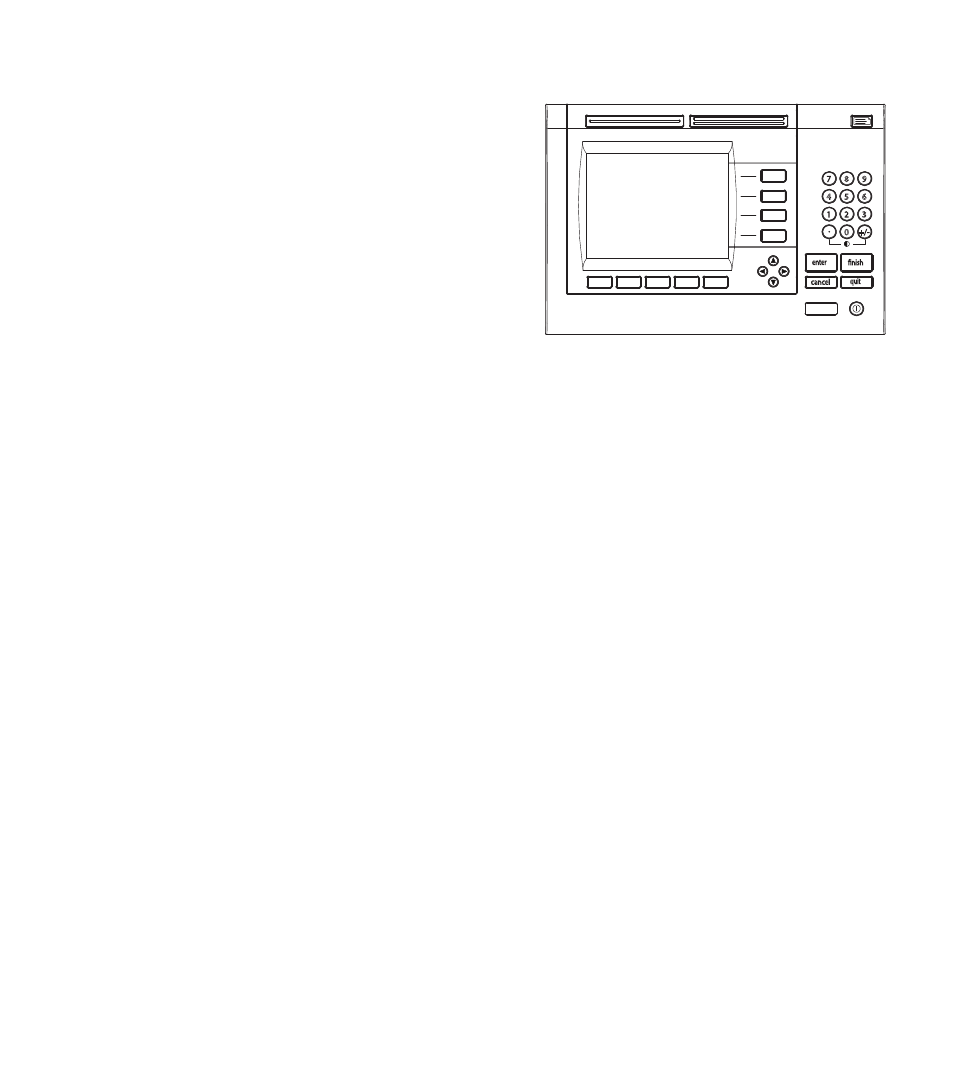

Pannello frontale ND 1200R
quit cancel
enter finish
+/- 0
4
1
7
5 6
2 3
8 9
