Configurazione encoder
Le videate Encoders e Altro contengono campi di dati e di selezione
per la configurazione degli encoder.
Videata Encoders
I campi di configurazione della videata Encoders comprendono:
 Selezione asse
 Risoluzione encoder
 Tipo encoder (TTL, analogico o seriale)
 Selezione indice di riferimento
 Offset zero macchina (Offs 0 Macc.)
 Inversione direzione di conteggio encoder
Per configurare le impostazioni dell'encoder nella videata Encoders:
 Premere MENU>SETUP per visualizzare il menu di configurazione
ed evidenziare la voce di menu Encoders.
 Evidenziare il campo di selezione Asse e premere il softkey per
selezionare l'asse desiderato.
 Evidenziare il campo di dati Risoluzione e quindi inserire la
risoluzione encoder nelle unità visualizzate nel campo di selezione
Unità.
Il processo di configurazione è identico per tutti gli assi.

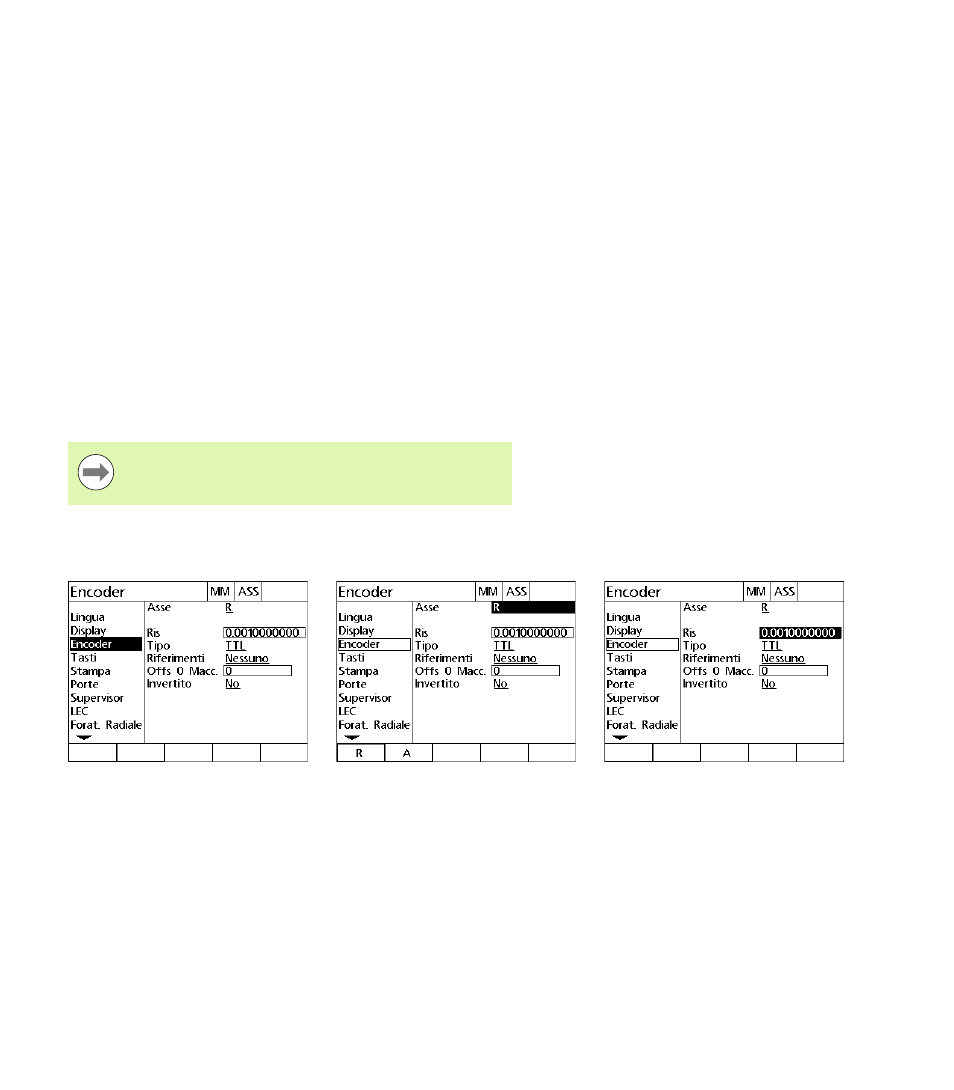

È evidenziata la voce di menu Encoders Premere il softkey di un asse Inserire la risoluzione dell'encoder
