2.2 Installazione dell'hardware
Il visualizzatore di quote ND 1200R è di semplice installazione. Questa
sezione descrive le procedure di installazione dell'hardware ND
1200R.
Assemblaggio del supporto di montaggio
Il visualizzatore ND 1200R è fissato alle aperture orientabili del
supporto di montaggio con vite di spallamento, vite con cappuccio e
relative rondelle.
Fissare il visualizzatore ND 1200R al supporto di montaggio come
illustrato sulla destra
Stringere la vite di spallamento (
1
).
Stringere la vite con cappuccio (
5
) e le rondelle (
3
&
4
) affinché il
visualizzatore ND 1200R sia ben fissato quando si regola
nell'inclinazione desiderata.
Regolare il visualizzatore ND 1200R nell'inclinazione desiderata.
Stringere a fondo la vite con cappuccio (
5
) per fissare il visualizzatore
ND 1200R.
Posizionamento e fissaggio
Posizionare il visualizzatore ND 1200R su una superficie piana e stabile
o fissarlo su una superficie stabile dalla parte inferiore utilizzando
quattro viti da 10/32 di pollice secondo la sagoma a destra.
Le dimensioni sono riportate in millimetri.

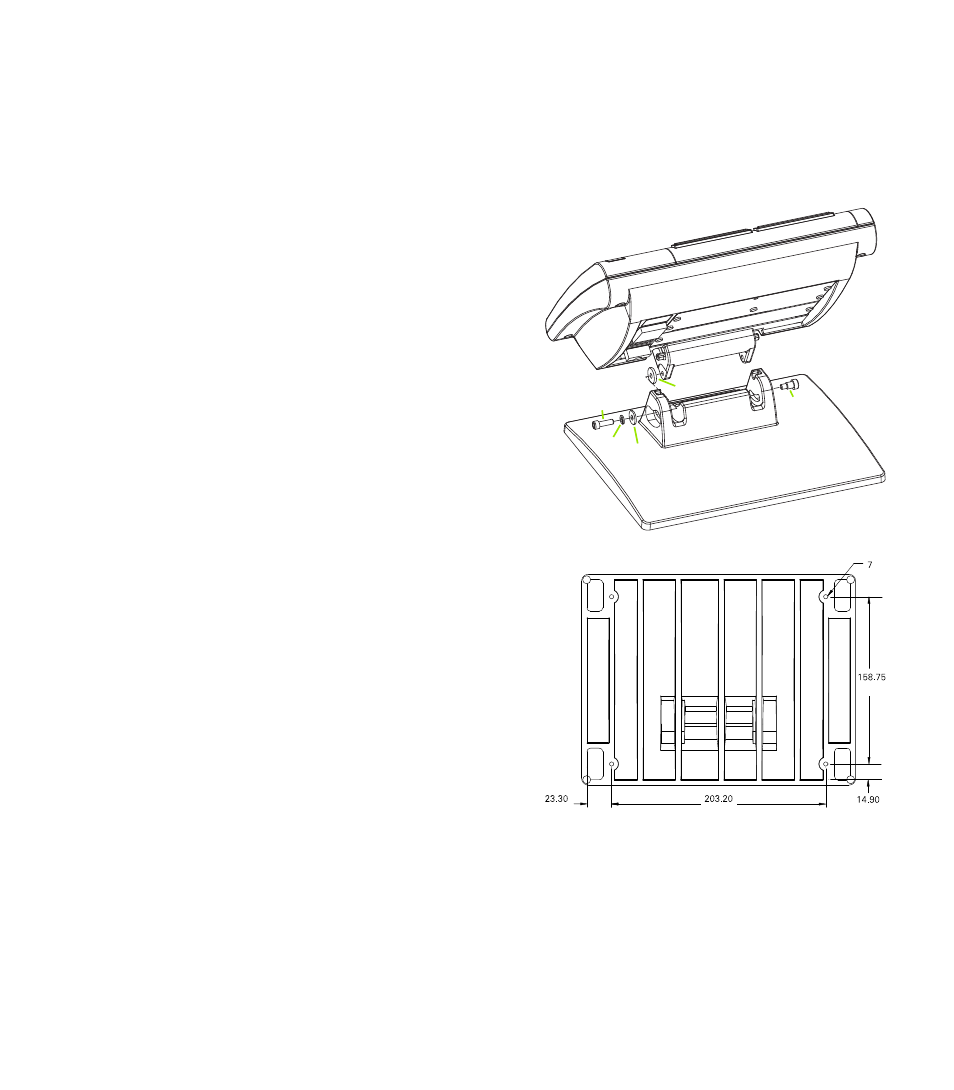

Assemblaggio del supporto di montaggio
Sagoma dei fori di montaggio
5
4
3
2
1
